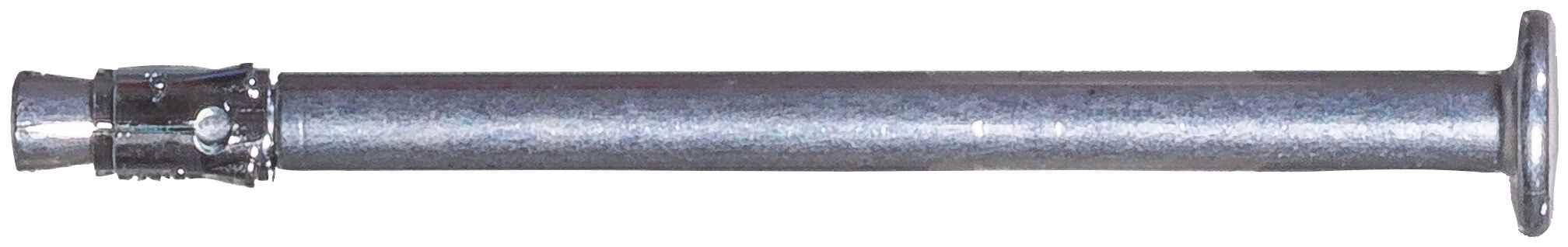

Upat Nagelanker UNA 6x30/75 mit Nagelkopf

Der pragmatische Schlaganker für eine schnelle Montage.

Art.-Nr. 547292
Produktvarianten

Produktbeschreibung

Der Upat Nagelanker UNA ist der pragmatische Schlaganker für eine schnelle Montage. Der Nagelanker mit Nagelkopf aus galvanisch verzinktem Stahl ist souverän bei Anwendungen im Trockenbereich. Der montagefreundliche Satzvorgang erspart Zeit, eignet sich für Überkopfmontagen und benötigt kein Zusatzwerkzeug. Durch seine Feuerwiderstandsfähigkeit und hohe Tragfähigkeit im Brandfall findet der UNA Anwendung für beispielsweise Montageschienen, Unterkonstruktionen aus Metall und Holz.
Vorteile
  • Sichere Verankerung: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme und Feuerresistenz
  • Einfache Montage: Setzvorgang ohne Drehmoment und Einschlaghilfe
  • Sicheres Einschlagen: Verhindert Bewehrungstreffer durch verringerte Einschlagtiefe
  • Montagefreundlich: Ideal für Überkopfmontagen durch direkten Halt bereits beim Einstecken
Material
  • Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
  • Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum
Variante
  • Gewinde und Flanschmutter (M): Für eine Serienmontage und präzise Justierung des Anbauteils
  • Öse (OE): Für die Befestigung von Ab- und Aufhängungen
Eigenschaften
  • Prüfzeichen/Zulassung: ETA Mehrfachbefestigung in Beton gerissen, Brandprüfung, VdS CEA-Richtlinien konform
  • Lastbereich: Zuglast, Querlast und Schrägzug 0,7-2,4kN
  • Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
  • Variante: Nagelkopf, Gewinde und Flanschmutter (M), Öse (OE)
  • Merkmal: Bohrdurchmesser 6mm, Nutzlänge 5-75mm
  • Zubehör: Ausbläser UPM AB

Anwendung und Zulassung

Anwendungen
  • Holzunterkonstruktionen
  • Kabeltragsysteme
  • Elektroinstallation
  • Lüftungskanäle
Baustoffe
Zugelassen für:
  • Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Auch geeignet für:
  • Kalksand-Vollstein
  • Naturstein mit dichtem Gefüge
  • Spannbeton-Hohlplattendecken
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-17/0287
  • DoP No. 0099
  • DoP No. 0266
  • DoP No. 0289

Montageanleitung

Funktionsweise / Montage
Funktion: Bei Belastung des Nagelankers zieht sich der Ankerbolzen in den Spreizclip und verspreizt diesen gegen die Bohrlochwand

Montage: Der Upat Nagelanker UNA wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelanker einschlagen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser 6 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage 115 [mm]
Max. Dicke des Anbauteils 75 [mm]
Kopf-Ø 13 [mm]
Menge 50 [Stück]
GTIN (EAN-Code) 4000657032092
Legende   =  Zulassung vorhanden

Dokumente zum Download

Produktdaten

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 1 MB) Upat Nagelanker UNA - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme (ETA) ETA-17/0287 03.09.2021
DOP - Declaration of Performance (PDF, 970 KB) Upat Nagelanker UNA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-17/0287 vom 06.04.2017) DoP No. 0099 13.04.2017
DOP - Declaration of Performance (PDF, 1 MB) DoP No. 0266 11.01.2021
DOP - Declaration of Performance (PDF, 1 MB) Upat Nagelanker UNA - Mechanischer Dübel für den Einsatz in Beton (Leistungserklärung gemäß ETA-17/0287) DoP No. 0289 10.09.2021
