UNA 6x30/5 | Upat

Upat Nagelanker UNA 6x30/5 mit Nagelkopf

Der pragmatische Schlaganker für eine schnelle Montage.

Art.-Nr. 541308

Produktbeschreibung

Der Upat Nagelanker UNA ist der pragmatische Schlaganker für eine schnelle Montage. Der Nagelanker mit Nagelkopf aus galvanisch verzinktem Stahl ist souverän bei Anwendungen im Trockenbereich. Der montagefreundliche Satzvorgang erspart Zeit, eignet sich für Überkopfmontagen und benötigt kein Zusatzwerkzeug. Durch seine Feuerwiderstandsfähigkeit und hohe Tragfähigkeit im Brandfall findet der UNA Anwendung für beispielsweise Montageschienen, Unterkonstruktionen aus Metall und Holz.

Vorteile

Sichere Verankerung: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme und Feuerresistenz
Einfache Montage: Setzvorgang ohne Drehmoment und Einschlaghilfe
Sicheres Einschlagen: Verhindert Bewehrungstreffer durch verringerte Einschlagtiefe
Montagefreundlich: Ideal für Überkopfmontagen durch direkten Halt bereits beim Einstecken

Material

Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum

Variante

Gewinde und Flanschmutter (M): Für eine Serienmontage und präzise Justierung des Anbauteils
Öse (OE): Für die Befestigung von Ab- und Aufhängungen

Eigenschaften

Prüfzeichen/Zulassung: ETA Mehrfachbefestigung in Beton gerissen, Brandprüfung, VdS CEA-Richtlinien konform
Lastbereich: Zuglast, Querlast und Schrägzug 0,7-2,4kN
Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
Variante: Nagelkopf, Gewinde und Flanschmutter (M), Öse (OE)
Merkmal: Bohrdurchmesser 6mm, Nutzlänge 5-75mm
Zubehör: Ausbläser UPM AB

Anwendung und Zulassung

Zulassung

ETA-17/0287
DoP No. 0099
DoP No. 0266
DoP No. 0289

Montageanleitung

Funktionsweise / Montage

Funktion: Bei Belastung des Nagelankers zieht sich der Ankerbolzen in den Spreizclip und verspreizt diesen gegen die Bohrlochwand

Montage: Der Upat Nagelanker UNA wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelanker einschlagen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer

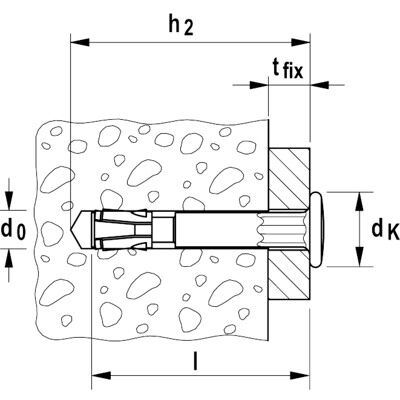

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser	d₀	6	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h₂	45	[mm]
Max. Dicke des Anbauteils	t _fix	5	[mm]
Kopf-Ø	d_K	13,0	[mm]
Menge		100	[Stück]
GTIN (EAN-Code)		4000657021959

Legende = Zulassung vorhanden

Dokumente zum Download

Produktdaten

Zulassungen und Anerkennungen

Titel	Typ	Erstellung
ETA - Europäische Technische Bewertung (PDF, 1 MB) Upat Nagelanker UNA - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme (ETA)	ETA-17/0287	03.09.2021
DOP - Declaration of Performance (PDF, 970 KB) Upat Nagelanker UNA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-17/0287 vom 06.04.2017)	DoP No. 0099	13.04.2017
DOP - Declaration of Performance (PDF, 1 MB)	DoP No. 0266	11.01.2021
DOP - Declaration of Performance (PDF, 1 MB) Upat Nagelanker UNA - Mechanischer Dübel für den Einsatz in Beton (Leistungserklärung gemäß ETA-17/0287)	DoP No. 0289	10.09.2021
