UHS 10/15 SK

Der Upat Hülsenanker UHS sorgt für Höchstleistungen mit Design. Der Hülsenanker eignet sich ideal für die Montage in gerissenem und ungerissenem Beton sowie Naturstein mit dichtem Gefüge. Der Hülsenanker UHS ist vielseitig einsetzbar und ermöglicht ein hohes Tragegewicht mit dezenter Optik. Durch die hohe Quertragfähigkeit reduzieren sich die benötigten Befestigungspunkte. Typische Anwendungsfelder für den UHS sind Geländer, Stahlkonstruktionen und Treppen, die Sicherheit und eine elegante Optik fordern.

Vorteile

Dezente Optik: Durch Ausführungen mit Senk-, Sechskantkopf, Gewindebolzen mit Mutter sowie Innengewinde
Umfassendes Zulassungspaket: Zulassung ETA Beton Option 1, Seismik, sowie Feuerresistenz und Sprinkleranlagen
Hohe Querlasten: Schraubenschaft und Hülse sind optimal aufeinander abgestimmt und ermöglichen hohe Querlasten
Flexibles Montieren: Durch das metrische Innengewinde können Gewindestangen, -haken oder -schrauben flexibel montiert und oberflächenbündig demontiert werden
Erweiterte Bohrerwahl: Zulassungskonformes Bohren mit Hohlbohrer

Material

Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum

Variante

Sechskantkopf (S): Für ein sicheres Anbringen des Drehmoments von außen auch bei kleinem Montageraum
Senkkopf (SK): Für eine optisch ansprechende und oberflächenbündige Befestigung
Gewindebolzen und Mutter (B): Für eine Serienmontage und präzise Justierung des Anbauteils
Innengewinde (I): Für den Einsatz metrischer Schrauben und oberflächenbündiges Demontieren

Eigenschaften

Prüfzeichen/Zulassung: ETA Option 1 Beton gerissen, ETA Option 7 Beton ungerissen, ETA Seismik, Brandprüfung, VdS CEA-Richtlinien konform
Lastbereich: Zuglast 3,6-32,7kN, Querlast 4,1-65,5kN
Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
Variante: Sechskantkopf (S), Senkkopf (SK), Gewindebolzen und Mutter (B), Innengewinde (I)
Merkmal: Gewinde M6-M20, Nutzlänge 10-100mm
Zubehör: Ausbläser UPM AB

Anwendungen

Balkongeländer
Treppengeländer
Hochregal
Stützenfüße
Fahrradständer
Absperrung
Silos
Pumpen
Vordach
Gartentor

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

ETA-17/0288
DoP No. 0105
DoP No. 0207

Funktionsweise / Montage

Funktion: Beim Anziehen der Mutter bzw. Schraube wird der Konus in die Ankerhülse hineingezogen, spreizt diese auf und verspannt sie im Bohrloch. Der Kunststoffring verhindert ein Mitdrehen beim Anziehen und sorgt dafür, dass das Anbauteil sicher an den Verankerungsgrund herangezogen wird

Montage: Der Upat Hülsenanker UHS wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Hülsenanker einschlagen. Drehmoment anziehen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer, Drehmomentschlüssel, Elektroschrauber

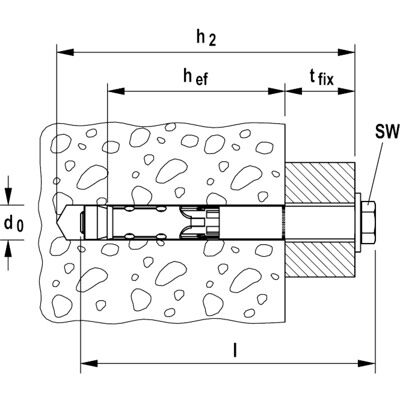

Technische Daten

ETA-Zulassung
Feuerwiderstandsklasse		R120
Bohrernenndurchmesser	d₀	10	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h₂	70	[mm]
Max. Dicke des Anbauteils	t _fix	15	[mm]
Schlüsselweite (Innen 6kant)	SW	4	[mm]
Menge		50	[Stück]
GTIN (EAN-Code)		4000657021850

Legende = Zulassung vorhanden

Produktdaten

Zulassungen und Anerkennungen

Titel	Typ	Erstellung
ETA - Europäische Technische Bewertung (PDF, 2 MB) Upat Hülsenanker UHS, UHS-I - Mechanischer dübel zur Verwendung in Beton (ETA)	ETA-17/0288	23.09.2020
DOP - Declaration of Performance (PDF, 4 MB) Upat Hülsenanker UHS - Verankerung im Beton (Leistungserklärung gemäß ETA-17/0288 vom 22.08.2017)	DoP No. 0105	29.08.2017
DOP - Declaration of Performance (PDF, 2 MB)	DoP No. 0207	06.10.2020

Upat Hülsenanker UHS 10/15 SK mit Senkkopf

Der Schwerlastanker für Höchstleistungen mit Design.
