UKA3 Plus M20/22

Der Upat Verbundanker UKA3 Plus ist ein bewährtes, hoch leistungsfähiges Befestigungssystem bestehend aus Mörtelpatrone und Gewindestange. Das System verfügt über die ETA Zulassung für gerissenen und ungerissenen Beton und eignet sich zudem für den Einsatz in Naturstein mit dichtem Gefüge. Häufige Anwendungen sind schwere Stahlkonstruktionen, Geländer, Treppen, Stützenfüße und Silos.

Vorteile

Zugelassenes Befestigen: Nach Europäisch Technischer Bewertung für gerissenen und ungerissenen Beton (ETA Option 1) und Brandschutzprüfung
Keine Bohrlochreinigung: Die Glaspatrone krallt sich an die Bohrlochwand und macht ein Reinigen des Bohrloches verzichtbar
Keine Verschwendung: Nicht zu viel nicht zu wenig - ein Bohrloch, eine Patrone, immer die richtige Mörtelmenge
Frei von Gefahrstoffen: Nach europäischer Chemikalienverordnung (REACH)
Sorgenfreies Arbeiten: Zugelassen für wassergefüllte Bohrlöcher
Lange Lagerhaltbarkeit: Bis zu 36 Monate
Kältebeständiger Einsatz: Macht einen Einsatz bei bis zu -15°C möglich
Verringerter Zeitaufwand: Durch kurze Aushärtezeit und schnelles, einfaches Montieren

Eigenschaften

Bauaufsichtlich zugelassen: Beton, Brandprüfung, Hammerbohren, Hohlbohren, Bohrlochreinigung ohne Ausblasen und Bürsten, Wassergefülltes Bohrloch
Lastbereich Beton: Zuglast 3,9-61kN, Querlast 5,1-56,8kN
Systemkomponente: Ankerstange ASTA, Innengewindeanker IST
Temperatur im Verankerungsgrund: -15°C bis +40°C
Merkmal: Passend zu ASTA M8-M24/IST M8-M20

Zulassung

ETA-17/0197
DoP No. 0095
DoP No. 0206
GA-2017/019
GA-2017/019

Funktionsweise / Montage

Funktion: In der Glaspatrone wird der Härter getrennt vom Harz und Quarzsand gelagert. Beim Einvibrieren des Ankers in das Bohrloch wird die Glaspatrone mit Härter, Harz und Quarzsand zerstört und mit dem Bohrmehl vermischt. In der Reaktion bildet sich ein schnell härtender Kunstharzmörtel, der den Anker ohne Bohrlochreinigung fest in das Bohrloch einbindet

Montage: Der Upat Verbundanker UKA3 Plus wird mit der Upat Ankerstange ASTA in der Vorsteck- oder Durchsteckmontage und mit dem Upat Innengewindeanker IST in der Vorsteckmontage gesetzt. Bohrloch erstellen, Patrone setzen, Ankerstange/Innengewindeanker vibrierend eindrehen, Aushärtezeit beachten – fertig. Die Ankerstange ASTA und der Innengewindeanker IST sind mit einer Bohrmaschine im Schlag-Dreh-Gang in das Bohrloch mit Patrone einzuvibrieren. Die Temperatur im Baustoff darf während der Aushärtung des Mörtels den angegebenen Mindestwert nicht unterschreiten. Minimale Patronentemperatur -15°C

Werkzeug: Bohrer, Bohrmaschine, Setzwerkzeug (MW-SDS plus). Für die Größen M8-M20 liegt die zugehörige Montagehilfe jeder Packung bei

Montageanleitung als PDF ansehen

Technische Daten

ETA-Zulassung
Passend zu		ASTA M20/22
Bohrernenndurchmesser	d₀	24	[mm]
Bohrlochtiefe	h₀	170	[mm]
Verankerungstiefe	h_ef	170	[mm]
Haltbarkeit		36	[mo]
Menge		10	[Stück]
GTIN (EAN-Code)		4000657021812

Legende = Zulassung vorhanden

Produktdaten

Zulassungen und Anerkennungen

Titel	Typ	Erstellung
ETA - Europäische Technische Bewertung (PDF, 2 MB) Upat Patronensystem UKA3 Plus - Verankerung im Beton (ETA)	ETA-17/0197	30.01.2023
DOP - Declaration of Performance (PDF, 3 MB) Upat Patronensystem UKA3 Plus - Verankerung im Beton (Leistungserklärung gemäß ETA-17/0197 vom 03.04.2017)	DoP No. 0095	12.04.2017
DOP - Declaration of Performance (PDF, 4 MB) Upat Patronensystem UKA3 Plus - Verbunddübel für den Einsatz in Beton (Leistungserklärung gemäß ETA-17/0197 vom 03.04.2017)	DoP No. 0206	01.03.2021
Brandprüfung Untersuchungsbericht (PDF, 1 MB)	GA-2017/019	24.02.2017
Brandprüfung Untersuchungsbericht (PDF, 292 KB)	GA-2017/019	13.08.2021

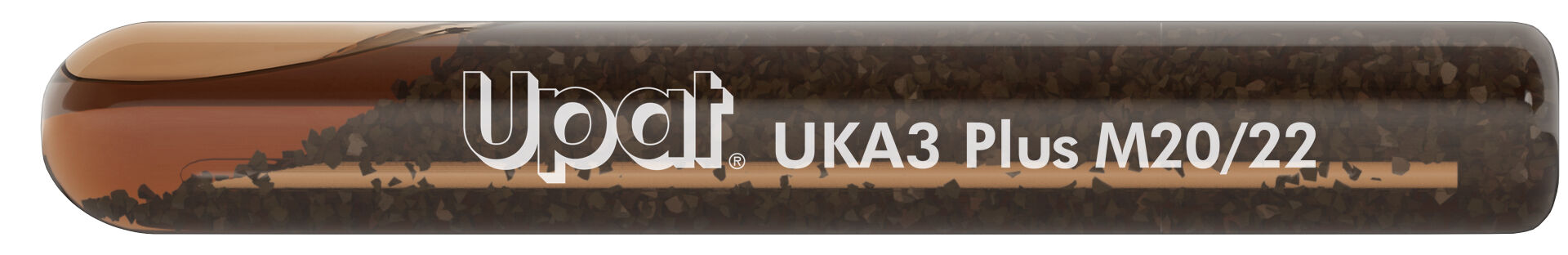

Upat Verbundanker UKA3 Plus M20/22
