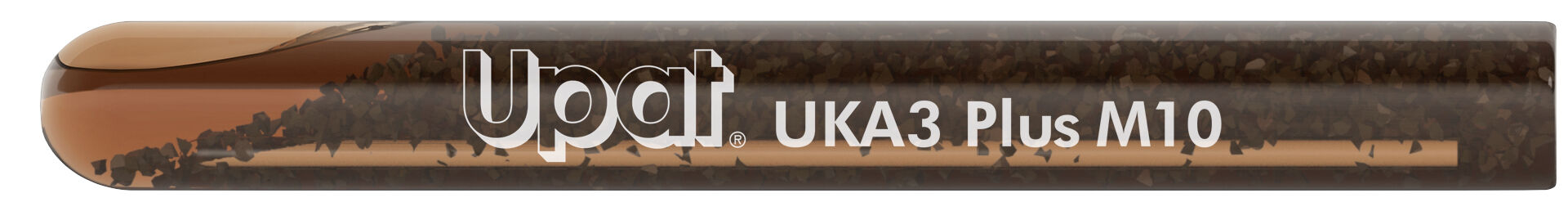

Upat Verbundanker UKA3 Plus M10

Das Upat Patronensystem - So einfach wie sicher.

Art.-Nr. 539949
Top Features
  • Zugelassen nach ETA-Option 1 für gerissenen und ungerissenen Beton.
  • Die portionierte Patrone ermöglicht die einfachste Montage von Mörtelsystemen, vermeidet unnötigen Mehrverbrauch und spart somit Zeit und Kosten.
  • Spreizdruckfreie Verankerung für kleine Achs- und Randabstände bei gleichzeitig hohen Lasten.
  • Kürzeste Aushärtezeit und höchste Lasten sparen Verarbeitungszeit und Befestigungspunkte.
  • Keine Bohrlochreinigung erforderlich. Zudem auch in wassergefüllten Bohrlöchern und unter Wasser einsetzbar.

Produktbeschreibung

Der Upat Verbundanker UKA3 Plus ist ein bewährtes, hoch leistungsfähiges Befestigungssystem bestehend aus Mörtelpatrone und Gewindestange. Das System verfügt über die ETA Zulassung für gerissenen und ungerissenen Beton und eignet sich zudem für den Einsatz in Naturstein mit dichtem Gefüge. Häufige Anwendungen sind schwere Stahlkonstruktionen, Geländer, Treppen, Stützenfüße und Silos.
Vorteile
  • Zugelassenes Befestigen: Nach Europäisch Technischer Bewertung für gerissenen und ungerissenen Beton (ETA Option 1) und Brandschutzprüfung
  • Keine Bohrlochreinigung: Die Glaspatrone krallt sich an die Bohrlochwand und macht ein Reinigen des Bohrloches verzichtbar
  • Keine Verschwendung: Nicht zu viel nicht zu wenig - ein Bohrloch, eine Patrone, immer die richtige Mörtelmenge
  • Frei von Gefahrstoffen: Nach europäischer Chemikalienverordnung (REACH)
  • Sorgenfreies Arbeiten: Zugelassen für wassergefüllte Bohrlöcher
  • Lange Lagerhaltbarkeit: Bis zu 36 Monate
  • Kältebeständiger Einsatz: Macht einen Einsatz bei bis zu -15°C möglich
  • Verringerter Zeitaufwand: Durch kurze Aushärtezeit und schnelles, einfaches Montieren
Eigenschaften
  • Bauaufsichtlich zugelassen: Beton, Brandprüfung, Hammerbohren, Hohlbohren, Bohrlochreinigung ohne Ausblasen und Bürsten, Wassergefülltes Bohrloch
  • Lastbereich Beton: Zuglast 3,9-61kN, Querlast 5,1-56,8kN
  • Systemkomponente: Ankerstange ASTA, Innengewindeanker IST
  • Temperatur im Verankerungsgrund: -15°C bis +40°C
  • Merkmal: Passend zu ASTA M8-M24/IST M8-M20

Anwendung und Zulassung

Anwendungen
  • Balkongeländer
  • Stützenfüße
  • Stahlträger
  • Hebebühnen
  • Treppengeländer
  • Hochregal
  • Balkenverankerung
  • Silos
  • Pumpen
  • Kabeltragsysteme
  • Carport
Baustoffe
Zugelassen für:
  • Beton C20/25 bis C50/60, gerissen und ungerissen
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-17/0197
  • DoP No. 0095
  • GA-2017/019
  • GA-2017/019

Montageanleitung

Funktionsweise / Montage
Funktion: In der Glaspatrone wird der Härter getrennt vom Harz und Quarzsand gelagert. Beim Einvibrieren des Ankers in das Bohrloch wird die Glaspatrone mit Härter, Harz und Quarzsand zerstört und mit dem Bohrmehl vermischt. In der Reaktion bildet sich ein schnell härtender Kunstharzmörtel, der den Anker ohne Bohrlochreinigung fest in das Bohrloch einbindet

Montage: Der Upat Verbundanker UKA3 Plus wird mit der Upat Ankerstange ASTA in der Vorsteck- oder Durchsteckmontage und mit dem Upat Innengewindeanker IST in der Vorsteckmontage gesetzt. Bohrloch erstellen, Patrone setzen, Ankerstange/Innengewindeanker vibrierend eindrehen, Aushärtezeit beachten – fertig. Die Ankerstange ASTA und der Innengewindeanker IST sind mit einer Bohrmaschine im Schlag-Dreh-Gang in das Bohrloch mit Patrone einzuvibrieren. Die Temperatur im Baustoff darf während der Aushärtung des Mörtels den angegebenen Mindestwert nicht unterschreiten. Minimale Patronentemperatur -15°C

Werkzeug: Bohrer, Bohrmaschine, Setzwerkzeug (MW-SDS plus). Für die Größen M8-M20 liegt die zugehörige Montagehilfe jeder Packung bei
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montageanleitung als PDF ansehen

Technische Daten

Technische Daten

ETA-Zulassung
Passend zu ASTA M10 / IST M8
Bohrernenndurchmesser 12 [mm]
Bohrlochtiefe 90 [mm]
Verankerungstiefe 90 [mm]
Haltbarkeit 36 [mo]
Menge 10 [St.]
GTIN (EAN-Code) 4000657021768
Legende   =  Zulassung vorhanden

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 5 MB) Upat Patronensystem UKA3 Plus - Verankerung im Beton (ETA) ETA-17/0197 03.04.2017
DOP - Declaration of Performance (PDF, 3 MB) Upat Patronensystem UKA3 Plus - Verankerung im Beton (Leistungserklärung gemäß ETA-17/0197 vom 03.04.2017) DoP No. 0095 12.04.2017
Brandprüfung Untersuchungsbericht (PDF, 1 MB) GA-2017/019 24.02.2017
Brandprüfung Untersuchungsbericht (PDF, 292 KB) GA-2017/019 13.08.2021
