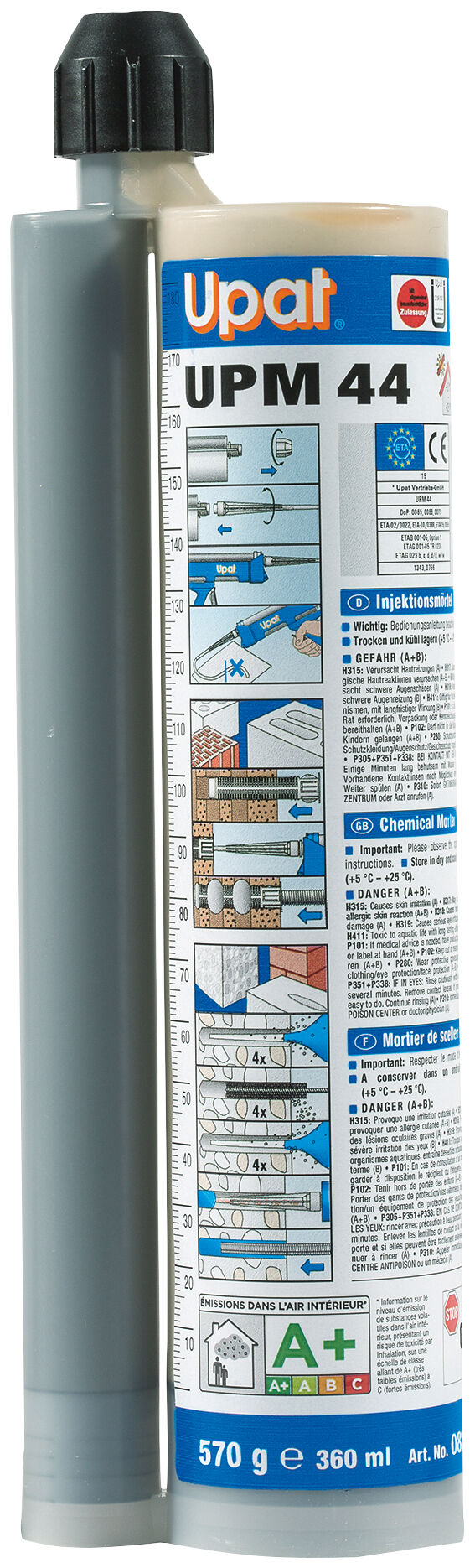

Upat Injektionsmörtel UPM 44-360

Der Allrounder unter den Mörteln - Das universelle Injektionssystem für höchste Ansprüche im Beton und Mauerwerk.

Art.-Nr. 856
Top Features
  • Der Mörtel für den Profi: Schnellste Aushärtung und extrem hohe Lasten.
  • Höchste Flexibilität durch die Zulassungen für alle relevanten Baustoffe - u.a. für gerissenen Beton.
  • Größte Effektivität durch ein umfangreiches Systemzubehör - z.B. Sparsiebhülse: Einsparpotenzial von bis zu 80% Mörtel gegenüber Mitbewerbern.
  • ETA-Zulassung für Bewehrungsanschlüsse.
  • Kleinste Achs- und Randabstände durch die spreizdruckfreie Befestigung.

Produktbeschreibung

Der zweikomponentige Vinylesterhybrid-Injektionsmörtel UPM 44 ist ein hoch professionelles Befestigungssystem für höchste Lasten in allen relevanten Baustoffen und mit dem umfassendsten Zulassungspaket für Befestigungen in Lochstein, Vollstein, Beton und Porenbeton. Darüber hinaus hebt sich dieser Mörtel durch die Vielzahl an zugelassenen Systemkomponenten, wie Ankerstangen UPM A/ASTA, Innengewindeankern und Injektions-Ankerhülsen, und durch die Zulassung für Bewehrungsanschlüsse ab. Die 360ml Kartuschengröße eignet sich hervorragend für den häufigen Gebrauch und kann nur mit einer Profi-Auspresspistole ausgepresst werden.
Vorteile
Produkt
  • Umfangreiches Zulassungspaket: Zulassung ETA Beton Option 1, Mauerwerk, nachträglicher Bewehrungsanschluss, Seismik und Brandschutzprüfung
  • Hohe Lasten: Universeller Hybridmörtel mit hoher Lastaufnahme durch optimierte Mörtelrezeptur
  • Sorgenfreies Arbeiten: Im wassergefüllten Bohrloch geeignet
  • Effizient in Lochstein: Die Siebhülse für den Einsatz im Lochstein-Mauerwerk überbrückt den Putz und minimiert den Mörtelverbrauch
  • Randnahes Befestigen: Die spreizdruckfreie Befestigung ermöglicht geringe Rand- und Achsabstände und verhindert Montageschäden im Randbereich
  • Flexibles Arbeiten: Durch Wechsel des Statikmischers können angebrochene Kartuschen weiterverwendet werden
Variante
  • Kartusche-Profi (360/390ml): Für lange Lagerhaltbarkeit und Serienmontage
  • Kartusche-Standard (300ml): Für die Verwendung mit handelsüblichen Auspresspistolen
  • Kartusche-Kompakt (150ml): Für einzelne Befestigungen mit beiliegendem Auspressstößel
  • Profikoffer (Profi Box): Für den praktischen Transport und professionelles Organisieren, durch herausnehmbare Einsätze und Fächer
  • Handwerkerkiste (HWK): Für die sichere Aufbewahrung, robust und stapelbar
Eigenschaften
  • Bauaufsichtlich zugelassen: Beton, Mauerwerk, Bewehrungsanschluss, Seismik, Brandprüfung, Hammerbohren, Hohlbohren, wassergefülltes Bohrloch
  • Lastbereich Beton: Zuglast 3,9-150,1kN, Querlast 6-90,2kN
  • Lastbereich Mauerwerk: Zuglast 0,34-3,43kN, Querlast 0,26-3,28kN
  • Systemkomponente: Ankerstange ASTA/UPM-A, Innengewindeanker IST/UPM-I, Siebhülse UPM-SH, Betonstahl, Handelsübliche Gewindestangen mit Prüfzeugnis 3.1
  • Temperatur im Verankerungsgrund: -5°C bis +40°C
  • Variante: Kartuschengröße 360/300/150ml
  • Zubehör: Ausdrückpistole Metall UPM MR/Profi UPM DM P, Ausbläser UPM AB, Reinigunsbürste UP BS

Anwendung und Zulassung

Zulassung

  • ETA-02/0022
  • ETA-10/0388
  • ETA-15/0555
  • DoP No. 0065
  • DoP No. 0066
  • DoP No. 0075
  • DoP No. 0201
  • DoP No. 0202
  • DoP No. 0275
  • DoP No. 0756-CPD-0287
  • DoP No. 0756-CPD-0376

Montageanleitung

Funktionsweise / Montage
Funktion: In der Zweikammerkartusche werden Harz und Härter getrennt gelagert und erst beim Auspressen durch den Statikmischer zu einem Mörtel vermischt. Der Statikmischer sorgt für eine blasenfreie Durchmischung der zwei Komponenten und schützt den Injektionsmörtel vor dem Aushärten innerhalb der Kartusche. Der ausgepresste Injektionsmörtel umschliesst den Anker vollständig, verklebt sich mit der Bohrlochwand und dichtet das Bohrloch ab. Im Lochsteinmauerwerk und Verwendung der Siebhülse sorgt die Gitterstruktur der Siebhülse für eine gleichmäßige Verteilung des Mörtels im Bohrloch und vermeidet den Mörtelverlust im Hohlraum. Zudem können nicht tragende Schichten überbrückt werden. Für die Mehrfachverwendung eines Injektionsmörtels wird der Statikmischer nach der ersten Verwendung nicht entfernt. Der Mörtel härtet innerhalb des Statikmischers aus, welcher erst bei der nächsten Verwendung ersetzt wird

Montage: Der Upat Injektionsmörtel UPM 44 wird mit den Upat Ankerstangen in der Vorsteck- oder Durchsteckmontage und mit den Upat Innengewindeankern in der Vorsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Im Lochstein Siebhülse verwenden. Bohrloch verfüllen. Anker einkleben. Anbauteil anschrauben - fertig. Der Anker wird von Hand mit leichten Drehbewegungen in das befüllte Bohrloch gedrückt. Die Temperatur im Baustoff darf während der Aushärtung des Mörtels den angegebenen Mindestwert nicht unterschreiten. Minimale Kartuschentemperatur +5°C. Beim Setzen des Ankers in Lochsteinmauerwerk wird die Verwendung der Upat Siebhülse UPM-SH empfohlen

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Bürste (UP BS), Auspressgerät (UPM DM P/AM), Drehmomentschlüssel
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montageanleitung als PDF ansehen

Technische Daten

Technische Daten

ETA-Zulassung
Seismic-Zulassung C1 / C2
Haltbarkeit 24 [mo]
Inhalt 1x Kartusche 360ml, 2x Statikmischer
Menge 1 [Stück]
GTIN (EAN-Code) 4000657008561
Legende   =  Zulassung vorhanden

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 4 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (ETA) ETA-02/0022 28.07.2020
ETA - Europäische Technische Bewertung (PDF, 4 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (ETA) ETA-10/0388 02.02.2016
ETA - Europäische Technische Bewertung (PDF, 10 MB) Upat Injektionssystem UPM 44 - Verankerung im Mauerwerk (ETA) ETA-15/0555 11.09.2015
DOP - Declaration of Performance (PDF, 9 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-02/0022 vom 19.08.2015) DoP No. 0065 26.08.2015
DOP - Declaration of Performance (PDF, 3 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (Leistungserklärung gemäß ETA-02/0022 vom 02.02.2016) DoP No. 0066 03.07.2018
DOP - Declaration of Performance (PDF, 28 MB) Upat Injektionssystem UPM 44 - Verankerung im Mauerwerk (Leistungserklärung gemäß ETA-15/0555 vom 11.09.2015) DoP No. 0075 24.09.2015
DOP - Declaration of Performance (PDF, 4 MB) DoP No. 0201 11.08.2020
DOP - Declaration of Performance (PDF, 10 MB) Upat Injektionssystem UPM 44 - Injektionsdübel für den Einsatz in Mauerwerk (Leistungserklärung gemäß ETA-15/0555) DoP No. 0202 15.01.2021
DOP - Declaration of Performance (PDF, 4 MB) DoP No. 0275 18.01.2021
DOP - Declaration of Performance (PDF, 1 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-02/0022 vom 22.02.2008) DoP No. 0756-CPD-0287 25.06.2013
DOP - Declaration of Performance (PDF, 1 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (Leistungserklärung gemäß ETA-10/0388 vom 26.06.2013) DoP No. 0756-CPD-0376 25.06.2013
Brandprüfung Untersuchungsbericht (PDF, 1 MB) 27.08.2018
