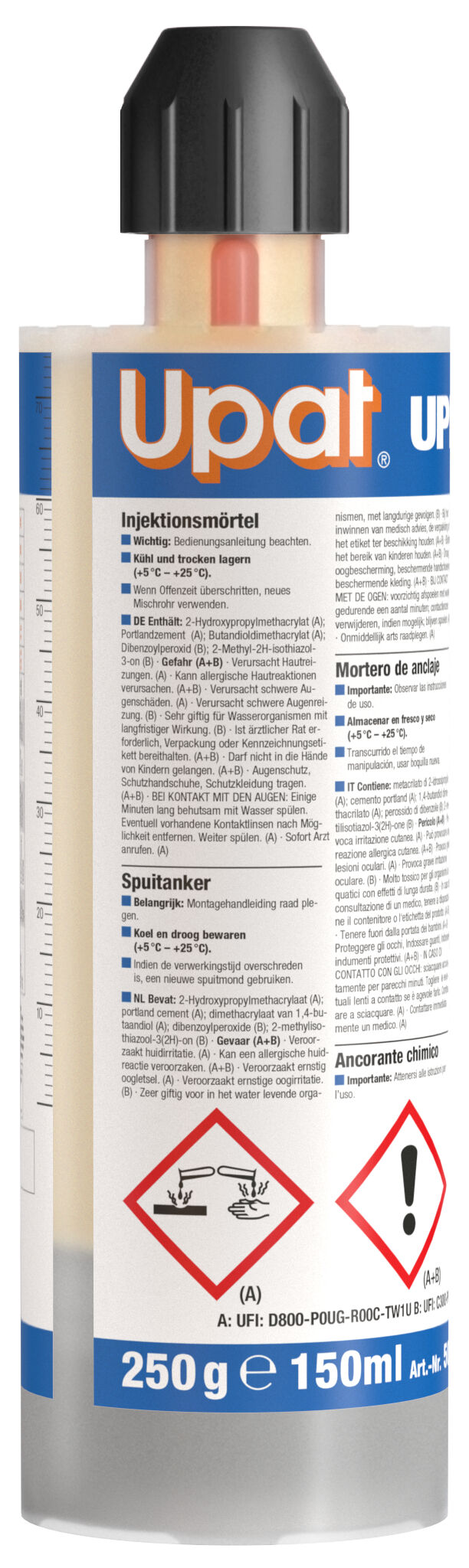

Upat Injektionsmörtel UPM 44 CX 150 ml

Der Allrounder in der kleinen Kartusche - Das universelle Injektionssystem für höchste Ansprüche im Beton und Mauerwerk.

Art.-Nr. 506
Top Features
  • Der Mörtel für den Profi: Schnellste Aushärtung und extrem hohe Lasten.
  • Höchste Flexibilität durch die Zulassungen für alle relevanten Baustoffe - u.a. für gerissenen Beton.
  • Größte Effektivität durch ein umfangreiches Systemzubehör - z.B. Sparsiebhülse: Einsparpotenzial von bis zu 80% Mörtel gegenüber Mitbewerbern.
  • ETA-Zulassung für Bewehrungsanschlüsse.
  • Kleinste Achs- und Randabstände durch die spreizdruckfreie Befestigung.

Produktbeschreibung

Der zweikomponentige Vinylesterhybrid-Injektionsmörtel UPM 44 ist ein hoch professionelles Befestigungssystem für höchste Lasten in allen relevanten Baustoffen und mit dem umfassendsten Zulassungspaket für Befestigungen in Lochstein, Vollstein, Beton und Porenbeton. Darüber hinaus hebt sich dieser Mörtel durch die Vielzahl an zugelassenen Systemkomponenten, wie Ankerstangen UPM A/ASTA, Innengewindeankern und Injektions-Ankerhülsen, und durch die Zulassung für Bewehrungsanschlüsse ab. Die 150 ml Kartuschengröße eignet sich hervorragend für den gelegentlichen/seltenen Gebrauch und kann sowohl mit einer Profi-Auspresspistole als auch mit herkömmlichen Silikonauspresspsitolen ausgepresst werden.
Vorteile
  • Umfangreiches Zulassungspaket: Zulassung ETA Beton Option 1, Mauerwerk, nachträglicher Bewehrungsanschluss, Seismik und Brandschutzprüfung
  • Hohe Lasten: Universeller Hybridmörtel mit hoher Lastaufnahme durch optimierte Mörtelrezeptur
  • Sorgenfreies Arbeiten: Im wassergefüllten Bohrloch geeignet
  • Effizient in Lochstein: Die Siebhülse für den Einsatz im Lochstein-Mauerwerk überbrückt den Putz und minimiert den Mörtelverbrauch
  • Randnahes Befestigen: Die spreizdruckfreie Befestigung ermöglicht geringe Rand- und Achsabstände und verhindert Montageschäden im Randbereich
  • Flexibles Arbeiten: Durch Wechsel des Statikmischers können angebrochene Kartuschen weiterverwendet werden
Eigenschaften
  • Bauaufsichtlich zugelassen: Beton, Mauerwerk, Bewehrungsanschluss, Seismik, Brandprüfung, Hammerbohren, Hohlbohren, wassergefülltes Bohrloch
  • Lastbereich Beton: Zuglast 3,9-150,1kN, Querlast 6-90,2kN
  • Lastbereich Mauerwerk: Zuglast 0,34-3,43kN, Querlast 0,26-3,28kN
  • Systemkomponente: Ankerstange ASTA/UPM-A, Innengewindeanker IST/UPM-I, Siebhülse UPM-SH, Betonstahl, Handelsübliche Gewindestangen mit Prüfzeugnis 3.1
  • Temperatur im Verankerungsgrund: -5°C bis +40°C
  • Merkmal: Kartuschengröße 360/300/150ml
  • Zubehör: Ausdrückpistole Metall UPM MR/Profi UPM DM P, Ausbläser UPM AB, Reinigunsbürste UP BS

Anwendung und Zulassung

Anwendungen
  • Balkongeländer
  • Stahlträger
  • Feuerleiter
  • Balkenverankerung
  • Brückengeländer
  • Hochregal
  • Stützenfüße
  • Treppengeländer
  • Dachkonstruktionen
  • Fenster
  • Fassadenkonstruktion
  • Holzunterkonstruktionen
  • Silos
  • Pumpen
  • Hebebühnen
  • Satelliten-Antennen
  • Rohrbefestigung
  • Rohrtrassen
  • Lüftungskanäle
  • Heizkörper
  • Sanitärkeramik
  • Duschkabinen
  • Klimageräte
  • Wintergärten
  • Vordach
  • Carport
  • Gartentor
Baustoffe
Zugelassen für Verankerungen in:
  • Beton C20/25 bis C50/60, gerissen und ungerissen
  • Hohlblock aus Leichtbeton
  • Hohlblock aus Beton
  • Hochlochziegel
  • Kalksand-Lochstein
  • Kalksand-Vollstein
  • Porenbeton
  • Vollziegel
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-02/0022
  • ETA-10/0388
  • ETA-15/0555
  • DoP 0201
  • DoP No. 0065
  • DoP No. 0066
  • DoP No. 0075
  • DoP No. 0756-CPD-0287
  • DoP No. 0756-CPD-0376

Montageanleitung

Funktionsweise / Montage
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montageanleitung als PDF ansehen

Technische Daten

Technische Daten

ETA-Zulassung
Haltbarkeit 12 [mo]
Inhalt Kartusche 145ml, Statikmischer (2 Stk.), Auspressstößel
Menge 1 [St.]
GTIN (EAN-Code) 4000657005065
Legende   =  Zulassung vorhanden

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 4 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (ETA) ETA-02/0022 28.07.2020
ETA - Europäische Technische Bewertung (PDF, 4 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (ETA) ETA-10/0388 02.02.2016
ETA - Europäische Technische Bewertung (PDF, 10 MB) Upat Injektionssystem UPM 44 - Verankerung im Mauerwerk (ETA) ETA-15/0555 11.09.2015
DOP - Declaration of Performance (PDF, 4 MB) DOP - Declaration of Performance DoP 0201 11.08.2020
DOP - Declaration of Performance (PDF, 9 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-02/0022 vom 19.08.2015) DoP No. 0065 26.08.2015
DOP - Declaration of Performance (PDF, 3 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (Leistungserklärung gemäß ETA-02/0022 vom 02.02.2016) DoP No. 0066 03.07.2018
DOP - Declaration of Performance (PDF, 28 MB) Upat Injektionssystem UPM 44 - Verankerung im Mauerwerk (Leistungserklärung gemäß ETA-15/0555 vom 11.09.2015) DoP No. 0075 24.09.2015
DOP - Declaration of Performance (PDF, 1 MB) Upat Injektionssystem UPM 44 - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-02/0022 vom 22.02.2008) DoP No. 0756-CPD-0287 25.06.2013
DOP - Declaration of Performance (PDF, 1 MB) Upat Injektionssystem UPM 44 - Nachträglicher Bewehrungsanschluss (Leistungserklärung gemäß ETA-10/0388 vom 26.06.2013) DoP No. 0756-CPD-0376 25.06.2013
Brandprüfung Untersuchungsbericht (PDF, 1 MB) 27.08.2018
