Upat Expressanker IMC 16/50/168 R Edelstahl

Name: Upat Expressanker IMC 16/50/168 R Edelstahl
Brand: Upat

Product variants

Bilddaten herunterladen

Top Features

Zwei Verankerungstiefen für eine höhere Montageflexibilität - Verringerte Verankerungstiefe reduziert den Bohraufwand und spart somit Kosten.
Zwei Verankerungstiefen für eine höhere Montageflexibilität - Standardsetztiefe reduziert durch höchste Tragfähigkeit die Anzahl Befestigungspunkte.
Höchst variabel im Einsatz - Durch das lange Gewinde für die Abstandsmontage geeignet.
Einfachste Montage verhindert Montagefehler und spart Zeit.
Kopfprägung ermöglicht einfachste Nachkontrolle.

Der preiswerte Spezialist - Der Bolzenanker aus Edelstahl für die flexible Montage im ungerissenen Beton im Außenbereich.

Vorteile

Sichere Verankerung: Zulassung ETA Beton Option 7. Vielseitiger Einsatz für sichere Verankerungen in ungerissenem Beton
Randnahes Befestigen: Die Einheit aus Konus und Spreizclip ermöglicht kleinste Rand- und Achsabstände
Montagefreundlich: Schaft mit optimiertem Durchmesser für geringe Einschlagenergie.
Geschütztes Gewinde: Ausgeprägter Einschlagzapfen schützt das Gewinde vor Beschädigungen beim Setzvorgang
Sichere Nachkontrolle: Die Kopfprägung ermöglicht die Nachkontrolle im Einbauzustand
Sicheres Einschlagen: Der Clip bleibt während Einschlagens auch bei Bewehrungstreffern und ungünstigen Bohrlöchern an seiner Position

Material

Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum

Variante

Kurz (K): Die Kurzvariante des Bolzenankers reduziert die Bohrlochtiefe, das Risiko von Bewehrungstreffern und ermöglicht eine schnelle Montage, bei gleichzeitiger Kostenersparnis
Große Scheibe (GS): Die große Scheibe schont die Oberfläche des Anbauteils und vermeidet das Einschneiden in Holz

Der Upat Expressanker IMC R ist im Bereich der Bolzenanker der preiswerte Spezialist. Dieser Stahlanker, in der Ausführung aus nicht rostendem Stahl, ist besonders geeignet für die Befestigung mittelschwerer bis schwerer Lasten im Außenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge. Der Expressanker IMC R bietet durch die 2 Verankerungstiefen Montageflexibilität und kann in Vor- und Durchsteckmontage gesetzt und mit dem Hammer in das ausgeblasene Bohrloch eingeschlagen werden. Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und so für eine hohe Haltesicherheit sorgt. Besonders häufig wird der Bolzenanker für die Befestigung von Kabeltragsystemen und Treppengeländern verwendet.

Eigenschaften

Prüfzeichen/Zulassung: ETA Option 7 Beton ungerissen
Lastbereich: Zuglast 2,9-25,2, Querlast 6,9-38,6kN
Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
Variante: Standard, Kurz (K), Große Scheibe (GS)
Merkmal: Gewinde M6-M20, Nutzlänge 5-300mm
Zubehör: Ausbläser UPM AB

Funktionsweise / Montage

Funktion: Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt

Montage: Der Upat Expressanker IMC wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Bolzenanker einschlagen. Drehmoment anziehen - fertig. Bolzendurchmesser ist gleich Bohrlochdurchmesser

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AB), Hammer, Drehmomentschlüssel

1 / 5

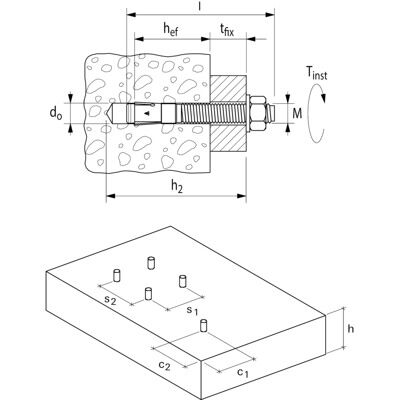

ETA-Zulassung
Bohrernenndurchmesser ( d₀ )	16 mm
Verankerungstiefe (standard) ( h_{ef, stand.} )	80 mm
Verankerungstiefe (reduziert) ( h_{ef, red.} )	65 mm
Max. Anbauteildicke (standard) ( t_fix )	50 mm
Max. Anbauteildicke (reduziert) ( t_fix )	65 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	154 mm
Schlüsselweite	24 mm
U-Scheibe (Außendurchmesser x Dicke)	30 x 3 mm
Kopfprägung	K
Installationsdrehmoment ( T_inst )	80 Nm
Menge	10 Stück
GTIN (EAN-Code)	4000657009834
