Art.-Nr. 509053

Upat Einschlaganker USA M8 gvz galvanisch verzinkt

Produktvarianten

Bilddaten herunterladen

Top Features

Der Rand verhindert beim Einschlagen das Versenken des Dübels im Bohrloch.
Der Anker ermöglicht durch seine Form ein einfaches Einführen von handelsüblichen metrischen Gewindestangen und Schrauben.
Setzen mit höchster Sicherheit durch Setzkontrolle mit Prägestempel.
Demontage möglich - Anbauteile können mehrfach gelöst und wieder befestigt werden.
Die geringe Bohrlochtiefe und die galvanisch verzinkte Ausführung ermöglichen den Einsatz bei geringen Betondicken im Innenbereich.

Die zeitsparende Lösung - Der galvanisch verzinkte Einschlaganker mit Innengewinde für Schrauben und Gewindestangen.

Vorteile

Geprüfte Sicherheit: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme, ETA Beton Option 7 für Einzelbefestigung, sowie Feuerresistenz und Sprinkleranlagen.
Einfache Schlagmontage: Der Rand sichert den Einschlaganker gegen das Durchrutschen in das Bohrloch und ermöglicht eine oberflächenbündige Befestigung
Kein Drehmoment: Durch die Schlagmontage ist kein Drehmoment bei den metrischen Schrauben erforderlich
Hohe Lasten: Die Einschlagankerhülse mit innenliegendem Spreizkonus ermöglicht hohe Tragfähigkeiten in Beton
Robuste Verankerung: Die Einschlagankerhülse ist spanlos aus einem Stück gepresst und besonders widerstandsfähig
Flexibles Montieren: Durch das metrische Innengewinde können Gewindestangen, -haken oder -schrauben flexibel montiert und oberflächenbündig demontiert werden
Sichere Setzkontrolle: Die beim Verspreizen mit dem Setzwerkzeug aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit

Material

Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum

Der Upat Einschlaganker USA ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet.

Eigenschaften

Prüfzeichen/Zulassung: ETA Option 7 Beton ungerissen, ETA Mehrfachbefestigung in Beton gerissen, ETA Mehrfachbefestigung in vorgespannter Hohlkammerdecke, Brandprüfung, VdS CEA-Richtlinien konform
Lastbereich: Zuglast 5,9-16,8 kN, Querlast 4,9-33,5 kN
Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
Merkmal: Gewinde M6-M12
Zubehör: Ausbläser UPM AB, Setzwerkzeug USA-SWZ

Anwendungen

Sitzbank
Deckenabhängung
Rohrbefestigung
Kabeltragsysteme
Mülleimer
Stadionsitze
Lüftungskanäle

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-10/0168
ETA-10/0172
DoP No. 0062
DoP No. 0063
DoP No. 0063
DoP No. 0264
DoP No. 0265
DoP No. 0305
DoP No. 0306
DoP No. 0756-CPD-0320
DoP No. 0756-CPD-0321

Funktionsweise / Montage

Funktion: Beim Eintreiben des Setzwerkzeugs wird der Spreizkonus gegen die konisch ausgeformte Ankerhülse gepresst und verspreizt den Einschlaganker gegen die Bohrlochwand. Der Spreizkonus bleibt stets in seiner Position, so dass der Anker unverändert festhält, wenn eine Schraube ein- oder ausgedreht wird

Montage: Der Upat Einschlaganker USA wird in der Vorsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Einschlaganker einschlagen. Setzwerkzeug eintreiben. Bauteil mit Schraube montieren - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer, Setzwerkzeug (USA-SWZ)

Montagebild

1 / 5

ETA - Europäische Technische Bewertung

pdf, ETA-10/0168

Europäische Technische Bewertung für Upat Einschlaganker USA - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme

Erstellt am 11.05.2022

DOP - Declaration of Performance

pdf, DoP No. 0306

Upat Einschlaganker USA - Mechanischer Dübel für den Einsatz in Beton

Erstellt am 25.05.2022

DOP - Declaration of Performance

pdf, DoP No. 0265

Upat Einschlaganker USA - Mechanischer Dübel für den Einsatz in Beton

Erstellt am 12.01.2021

DOP - Declaration of Performance

pdf, DoP No. 0063

Upat Einschlaganker USA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-10/0168 vom 11.05.2017)

Erstellt am 18.05.2017

DOP - Declaration of Performance

pdf, DoP No. 0063

Upat Einschlaganker USA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-10/0168 vom 11.05.2017)

Erstellt am 18.05.2017

DOP - Declaration of Performance

pdf, DoP No. 0756-CPD-0320

Upat Einschlaganker USA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-10/0168 vom 10.06.2010)

Erstellt am 21.06.2013

ETA - Europäische Technische Bewertung

pdf, ETA-10/0172

Europäische Technische Bewertung für Upat Einschlaganker USA - Mechanischer Dübel zur Verwendung in Beton

Erstellt am 11.05.2022

DOP - Declaration of Performance

pdf, DoP No. 0305

Erstellt am 21.06.2022

DOP - Declaration of Performance

pdf, DoP No. 0264

Erstellt am 12.01.2021

DOP - Declaration of Performance

pdf, DoP No. 0062

Upat Einschlaganker USA - Verankerung im ungerissenen Beton (Leistungserklärung gemäß ETA-10/0172 vom 25.04.2017)

Erstellt am 16.05.2017

DOP - Declaration of Performance

pdf, DoP No. 0756-CPD-0321

Upat Einschlaganker USA - Verankerung im ungerissenen Beton (Leistungserklärung gemäß ETA-10/0172 vom 10.06.2010)

Erstellt am 21.06.2013

Lastentabelle

pdf,

Verkaufsunterlagen

pdf,

ETA-Zulassung

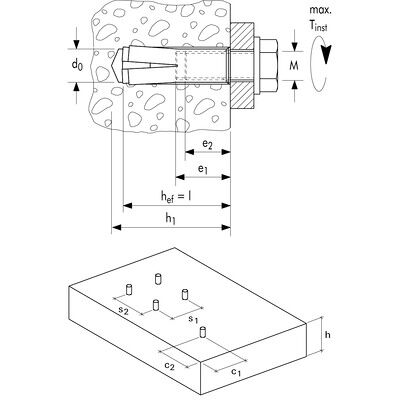

Bohrernenndurchmesser ( d₀ )	10 mm
Min. Bohrlochtiefe ( h₁ )	33 mm
Min. Verankerungstiefe ( h_ef )	30 mm
Min. Einschraubtiefe ( l_E,min )	8 mm
Max. Einschraubtiefe ( l_E,max )	13 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657010489
