Zeitsparender Einschlaganker mit Innengewinde für eine schnelle Montage. Zugelassen für Beton und Brandschutzanwendungen.

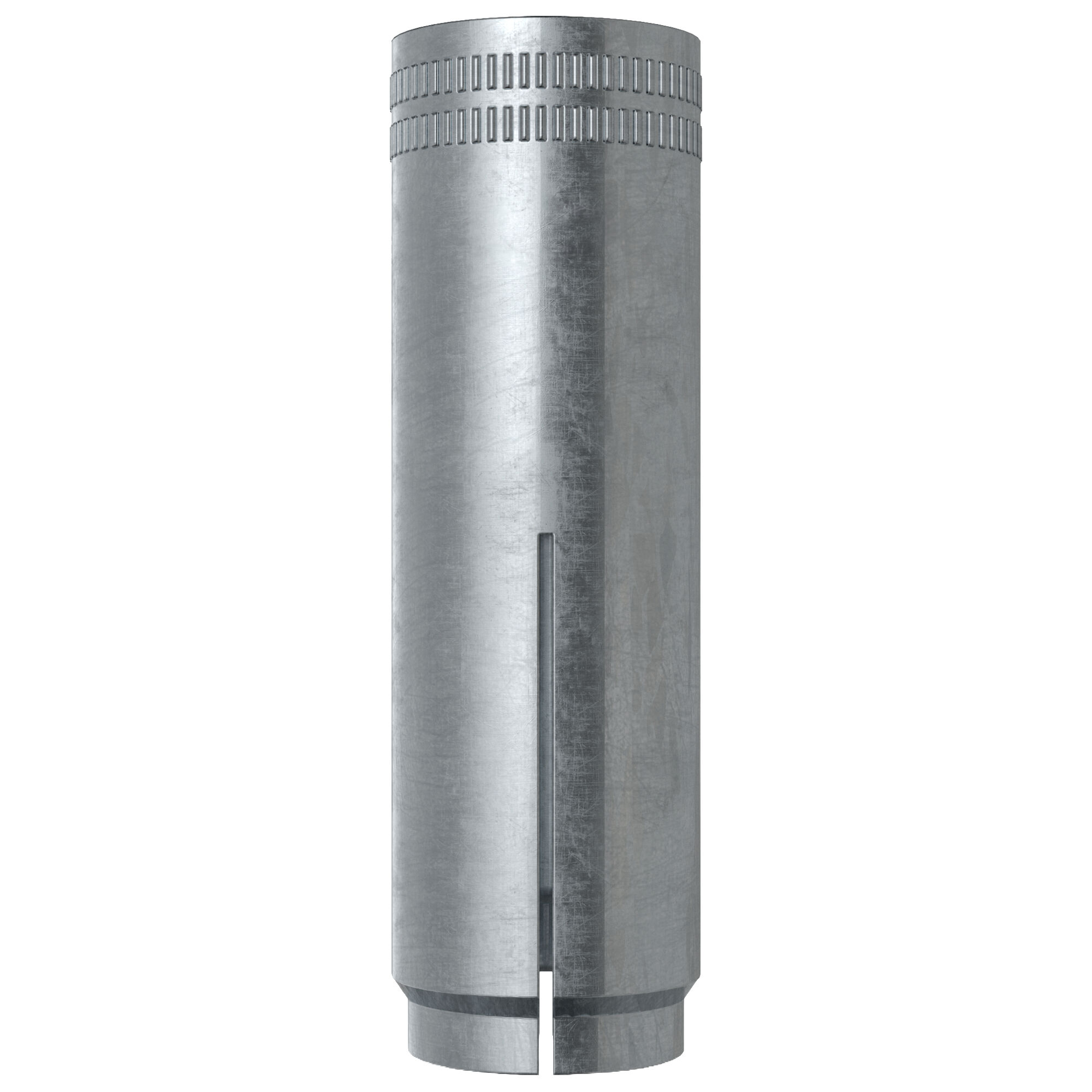

Einschlaganker IDA

Der Upat Einschlaganker IDA ist die zeitsparende Lösung zur Befestigung von Schrauben mit metrischem Gewinde sowie von Gewindestangen. Dieser Innengewindeanker eignet sich besonders für Befestigungen in Beton und Naturstein mit dichtem Gefüge.
Der Einschlaganker IDA wird häufig für Überkopfmontagen und bei geringer Bauteildicke eingesetzt. Er ermöglicht die zugelassene Befestigung nichttragender Systeme wie Rohrleitungen und Lüftungskanäle.

Produktvarianten

11 Produktvarianten

Bohrernenndurchmesser

Min. Bohrlochtiefe

Min. Verankerungstiefe

Min. Einschraubtiefe

Max. Einschraubtiefe

Menge

GTIN (EAN-Code)

Bohrernenndurchmesser( d₀ )	8 mm
Min. Bohrlochtiefe( h₁ )	27 mm
Min. Verankerungstiefe( h_ef )	25 mm
Min. Einschraubtiefe( l_E,min )	6 mm
Max. Einschraubtiefe( l_E,max )	14 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657042060

Bohrernenndurchmesser( d₀ )	8 mm
Min. Bohrlochtiefe( h₁ )	32 mm
Min. Verankerungstiefe( h_ef )	30 mm
Min. Einschraubtiefe( l_E,min )	6 mm
Max. Einschraubtiefe( l_E,max )	13 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657042145

Bohrernenndurchmesser( d₀ )	10 mm
Min. Bohrlochtiefe( h₁ )	33 mm
Min. Verankerungstiefe( h_ef )	30 mm
Min. Einschraubtiefe( l_E,min )	8 mm
Max. Einschraubtiefe( l_E,max )	13 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657042077

Bohrernenndurchmesser( d₀ )	10 mm
Min. Bohrlochtiefe( h₁ )	33 mm
Min. Verankerungstiefe( h_ef )	30 mm
Min. Einschraubtiefe( l_E,min )	8 mm
Max. Einschraubtiefe( l_E,max )	13 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657042152

Bohrernenndurchmesser( d₀ )	10 mm
Min. Bohrlochtiefe( h₁ )	43 mm
Min. Verankerungstiefe( h_ef )	40 mm
Min. Einschraubtiefe( l_E,min )	8 mm
Max. Einschraubtiefe( l_E,max )	13 mm
Menge	100 Stück
GTIN (EAN-Code)	4000657042084

Bohrernenndurchmesser( d₀ )	12 mm
Min. Bohrlochtiefe( h₁ )	43 mm
Min. Verankerungstiefe( h_ef )	40 mm
Min. Einschraubtiefe( l_E,min )	10 mm
Max. Einschraubtiefe( l_E,max )	17 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657042237

Bohrernenndurchmesser( d₀ )	12 mm
Min. Bohrlochtiefe( h₁ )	33 mm
Min. Verankerungstiefe( h_ef )	30 mm
Min. Einschraubtiefe( l_E,min )	10 mm
Max. Einschraubtiefe( l_E,max )	14 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657042091

Bohrernenndurchmesser( d₀ )	15 mm
Min. Bohrlochtiefe( h₁ )	54 mm
Min. Verankerungstiefe( h_ef )	50 mm
Min. Einschraubtiefe( l_E,min )	12 mm
Max. Einschraubtiefe( l_E,max )	22 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657042244

Bohrernenndurchmesser( d₀ )	12 mm
Min. Bohrlochtiefe( h₁ )	43 mm
Min. Verankerungstiefe( h_ef )	40 mm
Min. Einschraubtiefe( l_E,min )	10 mm
Max. Einschraubtiefe( l_E,max )	17 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657042107

Bohrernenndurchmesser( d₀ )	15 mm
Min. Bohrlochtiefe( h₁ )	54 mm
Min. Verankerungstiefe( h_ef )	50 mm
Min. Einschraubtiefe( l_E,min )	12 mm
Max. Einschraubtiefe( l_E,max )	22 mm
Menge	50 Stück
GTIN (EAN-Code)	4000657042114

Bohrernenndurchmesser( d₀ )	20 mm
Min. Bohrlochtiefe( h₁ )	70 mm
Min. Verankerungstiefe( h_ef )	65 mm
Min. Einschraubtiefe( l_E,min )	16 mm
Max. Einschraubtiefe( l_E,max )	28 mm
Menge	20 Stück
GTIN (EAN-Code)	4000657042121

Gesehen 11 von 11 Variante(n)

Vorteile

Geprüfte Sicherheit: ETA-Zulassung Option 1 für gerissenen Beton bei redundant befestigten nichttragenden Systemen, ETA-Zulassung Option 7 für ungerissenen Beton sowie Nachweise für Feuerwiderstand und Sprinkleranlagen.
Einfache Einschlagmontage: Der Rand verhindert das Hineinrutschen des Einschlagankers in das Bohrloch und ermöglicht eine bündige Montage.
Kein Anzugsdrehmoment erforderlich: Durch die Einschlagmontage ist für die metrischen Schrauben kein Anzugsdrehmoment notwendig.
Hohe Lasten: Die Einschlagankerhülse mit innenliegendem Spreizkonus ermöglicht hohe Tragfähigkeiten in Beton.
Robuste Verankerung: Die Einschlagankerhülse wird aus einem Stück gepresst, ohne Einschnitte gefertigt und ist dadurch besonders widerstandsfähig.
Flexible Montage: Das metrische Innengewinde ermöglicht die flexible Befestigung und bündige Demontage von Gewindestangen, Haken oder Schrauben.
Sichere Setzkontrolle: Die beim Setzvorgang durch das Setzwerkzeug erzeugte Prägung erleichtert die Kontrolle der Verankerung und sorgt für hohe Anwendungssicherheit.

Materialien

Edelstahl (R): Für Anwendungen im Außenbereich sowie in dauerhaft feuchten Innenräumen, sofern keine besonders aggressiven Umgebungsbedingungen vorliegen.
Galvanisch verzinkter Stahl (gvz): Für trockene Innenräume.

Eigenschaften

Zulassung: ETA Option 7 für ungerissenen Beton, ETA für Mehrfachbefestigungen in gerissenem Beton, ETA für Mehrfachbefestigungen in Spannbeton-Hohldielen, Brandprüfung, konform mit den VdS-CEA-Richtlinien.
Lastbereich: Zuglast 2,0–16,0 kN, Querlast 4,0–27,0 kN.
Material: Edelstahl (R), galvanisch verzinkter Stahl (gvz)
Merkmale: Gewinde M6–M12.
Zubehör: Ausblaspumpe UPM AB, Setzwerkzeug USA-SWZ.

Funktionsweise / Montage

Funktion: Beim Einschlagen des Setzwerkzeugs wird der Spreizkonus gegen die konisch geformte Ankerhülse gedrückt. Dadurch spreizt sich der Einschlaganker gegen die Bohrlochwand. Der Spreizkonus bleibt dauerhaft in seiner Position, sodass der Anker auch beim Ein- oder Ausschrauben einer Schraube sicher im Bohrloch verankert bleibt.

Montage: Der Upat-Einsteckanker IDA wird in der Vorbohrmontage installiert. Bohrloch anbringen, Bohrloch reinigen. Einsteckanker einschlagen. Setzwerkzeug einschlagen. Bauteil mit Schraube montieren – fertig

Werkzeuge:Bohrer, Bohrmaschine, Ausblaspumpe (UPM AB), Hammer, Setzwerkzeug (USA-SWZ)
