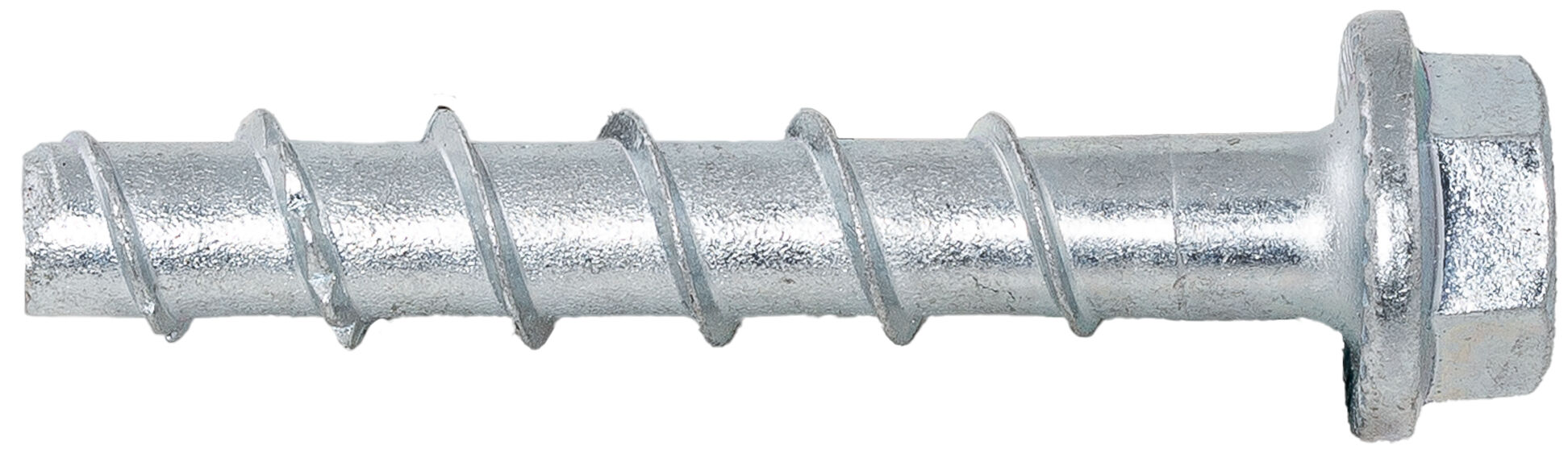

Upat Betonschraube UCS 12x85 US mit Sechskantkopf und angeformter Unterlegscheibe

Name: Upat Betonschraube UCS 12x85 US mit Sechskantkopf und angeformter Unterlegscheibe
Brand: Upat

Produktvarianten

Bilddaten herunterladen

Die Power-Schraube für die einfache und sichere Montage.

Vorteile

Breites Zulassungspaket: Zulassung ETA Beton Option 1, Seismik und Feuerresistenz
Hohes Lastniveau: Durch optimierte Beschaffenheit des Betonschraubengewindes
Flexible Montage: Durch bis zu drei zugelassenen Einschraubtiefen
Zeitsparende Montage: Auf die Reinigung des Bohrlochs kann bei vielen Anwendungen verzichtet werden
Sicheres Nachjustieren: Zulassungskonformes Lösen und Nachjustieren der Betonschraube zweimal möglich
Randnahes Befestigen: Minimale Rand- und Achsabstände, durch spreizdruckfreie Verankerung
Flexible Bohrerwahl: Diamantbohren, Hohlbohren und Hammerbohren zulassungskonform möglich

Variante

Sechskantkopf (US): Für ein sicheres Anbringen des Drehmoments von außen auch bei kleinem Montageraum
Senkkopf (SK): Für eine optisch ansprechende und oberflächenbündige Befestigung
Torx-Antrieb (TX): Für eine sichere Montage. Kein Überdrehen, kein Rausrutschen, kein Beschädigen

Die Upat Betonschraube UCS ermöglicht durch seine spezielle Beschaffenheit eine schnelle Montage gepaart mit einem hohen Lastniveau. Das umfassende Zulassungspaket (Europäische Technische Bewertung) für die Befestigung in gerissenem und ungerissenem Beton sowie für seismische Belastungen und die Brandeignung für die Feuerwiderstandsklasse R 120 unterstreichen die hohe Produktqualität. Die Betonschraube ist ideal zur Befestigung von Geländern, Konsolen und Holzkonstruktionen. Die Betonschraube UCS US mit Sechskantkopf und angeformter Unterlegscheibe wird verstärkt bei der Befestigung von Langlöchern verwendet.

Eigenschaften

Prüfzeichen/Zulassung: ETA Option 1 Beton gerissen, ETA Option 7 Beton ungerissen, ETA Seismik, Brandprüfung, VdS CEA-Richtlinien konform
Lastbereich: Zuglast 2,9-21kN, Querlast 4,1-29,4kN
Material: Stahl galvanisch verzinkt (gvz)
Variante: Sechskantkopf (US), Senkkopf (SK), Torx-Antrieb (TX)
Merkmal: Bohrdurchmesser 8-14mm, Nutzlänge 5-205mm
Zubehör: Ausbläser UPM AB

Anwendungen

Treppengeländer
Schalungsstütze
Balkenverankerung
Kabelkanäle
Pumpen
Stadionsitze
Leuchtenbänder
Elektroinstallation
Rohrbefestigung

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

Beton C12/15
Vollbaustoffe
Mauerwerk mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-18/0762
DoP No. 0155
DoP No. 0271

Funktionsweise / Montage

Funktion: Beim Einschrauben der Betonschraube schneidet sich das Gewinde formschlüssig in den Baustoff

Montage: Die Upat Betonschraube UCS wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Betonschraube eindrehen. Sichtkontrolle - fertig. Findet die Montage im Boden, Decke oder mit Hohlbohrer statt, ist eine Bohrlochreinigung nicht erforderlich, wenn im Boden 3x Bohrdurchmesser tiefer gebohrt wird

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AB), Hammer, Tangential-Schlagschrauber

1 / 9

ETA - Europäische Technische Bewertung

pdf, ETA-18/0762

Upat Betonschraube UCS - Verankerung im Beton (ETA)

Erstellt am 12.12.2018

DOP - Declaration of Performance

pdf, DoP No. 0271

Erstellt am 19.01.2021

DOP - Declaration of Performance

pdf, DoP No. 0155

Upat Betonschraube UCS - Verankerung im Beton (Leistungserklärung gemäß ETA-18/0762 vom 12.12.2018)

Erstellt am 19.12.2018

Lastentabelle

pdf,

Verkaufsunterlagen

pdf,

ETA-Zulassung
Bohrernenndurchmesser ( d₀ )	12 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	95 mm
Schraubenabmessung ( d_s x l_s )	14,0 x 85 mm
Nominelle Einbindetiefe / Anbauteildicke ( h_nom1 / t_fix )	60 / 25 mm
Nominelle Einbindetiefe / Anbauteildicke ( h_nom2 / t_fix )	75 / 10 mm
Antrieb	SW 17
Feuerwiderstandsklasse	R120
Menge	20 Stück
GTIN (EAN-Code)	4000657033105
