Upat Nagelhülse UNH 8/70

Die zeitsparende Federspannhülse für eine schnelle Montage.

Art.-Nr. 547150

Produktbeschreibung

Die Upat Nagelhülse UNH ist eine montagefreundliche Federspannhülse für leichte Befestigungen. Die UNH besteht aus korrosionsbeschichtetem Federstahl und wird dank der Geometrie zeitsparend in der Durchsteckmontage in Vollbaustoffen eingeschlagen. Durch die einfache Montage sind weder Dübel noch Schrauben erforderlich. Damit lassen sich im Innen- und temporär im Außenbereich schnell und kostengünstig Unterkonstruktionen aus Holz und Metall sowie Metallprofile in Vollbaustoffen befestigen.

Vorteile

Einfaches Befestigen: Die einteilige Nagelhülse erfordert keine zusätzlichen Schrauben oder Dübel
Zeitsparende Montage: Die Nagelhülse kann in Durchsteckmontage direkt durch das Anbauteil gesetzt werden
Flexibler Einsatzbereich: Durch den korrosionsbeschichteten Federstahl, einsetzbar im Innen- und temporär im Außenbereich
Sicherer Halt: Durch die Verspannung der gesamten Hülsenlänge im Vollbaustoff

Eigenschaften

Baustoff: Beton, Vollbaustoff
Lastbereich: Zuglast 0,5-0,7kN, Querlast 1,4-2kN
Material: Korrosionsbeschichteter Federstahl
Merkmal: Bohrdurchmesser 6/8mm, Dübellänge 60-110mm, Nutzlänge 30-70mm

Anwendung und Zulassung

Anwendungen

Holzunterkonstruktionen
Leuchtenbänder
Lautsprecher
Metallwinkel

Baustoffe

Beton
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage

Funktion: Beim Einschlagen der Nagelhülse verspannt sich diese über die gesamte Länge im Bohrloch. Das Bauteil wird durch den Kragen gehalten, sodass keine Schraube erforderlich ist

Montage: Die Upat Nagelhülse UNH wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelhülse einschlagen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AB), Hammer

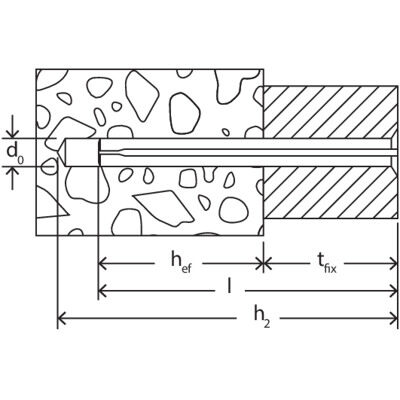

Technische Daten

Bohrernenndurchmesser	d₀	8	[mm]
Effektive Verankerungstiefe	h_ef	40	[mm]
Dübellänge	l	70	[mm]
Max. Dicke des Anbauteils	t _fix	30	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h₂	80	[mm]
Menge		100	[Stück]
GTIN (EAN-Code)		4000657030661
