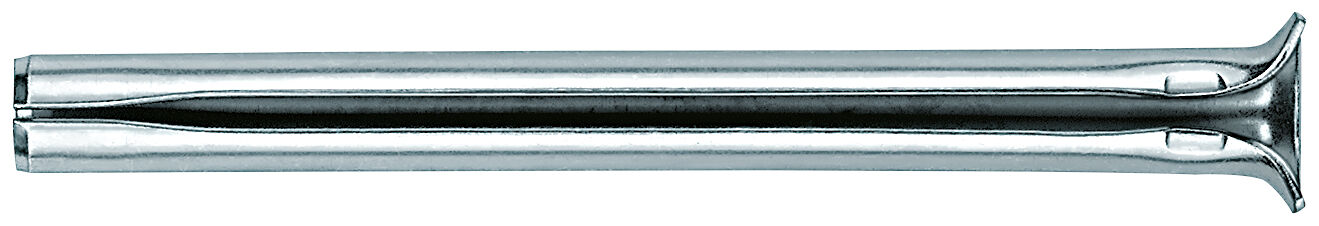

Upat Nagelhülse UNH 8/90

Die zeitsparende Federspannhülse für eine schnelle Montage.

Art.-Nr. 542585
Top Features

Produktbeschreibung

Die Upat Nagelhülse UNH ist eine montagefreundliche Federspannhülse für leichte Befestigungen. Die UNH besteht aus korrosionsbeschichtetem Federstahl und wird dank der Geometrie zeitsparend in der Durchsteckmontage in Vollbaustoffen eingeschlagen. Durch die einfache Montage sind weder Dübel noch Schrauben erforderlich. Damit lassen sich im Innen- und temporär im Außenbereich schnell und kostengünstig Unterkonstruktionen aus Holz und Metall sowie Metallprofile in Vollbaustoffen befestigen.
Vorteile
  • Einfaches Befestigen: Die einteilige Nagelhülse erfordert keine zusätzlichen Schrauben oder Dübel
  • Zeitsparende Montage: Die Nagelhülse kann in Durchsteckmontage direkt durch das Anbauteil gesetzt werden
  • Flexibler Einsatzbereich: Durch den korrosionsbeschichteten Federstahl, einsetzbar im Innen- und temporär im Außenbereich
  • Sicherer Halt: Durch die Verspannung der gesamten Hülsenlänge im Vollbaustoff
Eigenschaften
  • Baustoff: Beton, Vollbaustoff
  • Lastbereich: Zuglast 0,5-0,7kN, Querlast 1,4-2kN
  • Material: Korrosionsbeschichteter Federstahl
  • Merkmal: Bohrdurchmesser 6/8mm, Dübellänge 60-110mm, Nutzlänge 30-70mm

Anwendung und Zulassung

Anwendungen
  • Holzunterkonstruktionen
  • Leuchtenbänder
  • Lautsprecher
  • Metallwinkel
Baustoffe
  • Beton
  • Kalksand-Vollstein
  • Naturstein mit dichtem Gefüge
  • Vollziegel
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage
Funktion: Beim Einschlagen der Nagelhülse verspannt sich diese über die gesamte Länge im Bohrloch. Das Bauteil wird durch den Kragen gehalten, sodass keine Schraube erforderlich ist

Montage: Die Upat Nagelhülse UNH wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelhülse einschlagen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AB), Hammer
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

Bohrernenndurchmesser 8 [mm]
Effektive Verankerungstiefe 40 [mm]
Dübellänge 90 [mm]
Max. Dicke des Anbauteils 50 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage 100 [mm]
Menge 50 [St.]
GTIN (EAN-Code) 4048962298826
