Upat Messingdübel UMD M6/7,5
Der kompakte Spezialdübel mit metrischem Innengewinde für den Einsatz in Platten- und Vollbaustoffen.
Der Upat Messingdübel UMD ist der kompakte Spezialdübel mit metrischem Innengewinde. Besonders durch seine gering benötigte Verankerungstiefe ist der Messingdübel die Lösung für eine Befestigung in dünnen Holz- und Kunststoffplatten, aber auch in Vollbaustoffen wie Beton und Vollziegel. Der Messingdübel wird komfortabel in der Vorsteckmontage gesetzt. Beim eindrehen von metrischen Schrauben spreizt sich der Dübel und verankert sich im Baustoff. Ein Mitdrehen im Bohrloch wird durch die spezielle Oberflächenstruktur verhindert und das metrische Innengewinde ermöglicht einen wiederverwendbaren Befestigungspunkt. Der Upat Messingdübel UMD wird besonders für die Befestigung von Griffen, Haltewinkeln, oder Lampen verwendet.
Vorteile
Geringe Verankerungstiefe : Der kompakte Messingdübel ermöglicht Befestigungen in besonders dünnen Baustoffen
Flexibles Montieren: Durch das metrische Innengewinde können Schrauben flexibel montiert und oberflächenbündig demontiert werden
Flexibler Einsatzbereich: Das korrosionsbeständige Messing, ermöglicht den Einsatz im Innen- und Außenbereich
Sichere Anwendung: Die einzigartige Oberflächenstruktur des Messingankers verhindert ein Mitdrehen im Bohrloch
Eigenschaften
Baustoff: Beton, Vollbaustoff, Plattenbaustoffe
Lastbereich: Zuglast, Querlast und Schrägzug 0,2-1,95kN
Material: Messing
Merkmal: Innengewinde M6/M8, Dübellänge 7,5-25mm
Anwendung und Zulassung
Anwendungen
Kabelkanäle
Wandleuchte
Lautsprecher
Hängeschrank
Baustoffe
Holzplattenwerkstoffe
Kunststoffplatten
Beton
Vollziegel
Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Montageanleitung

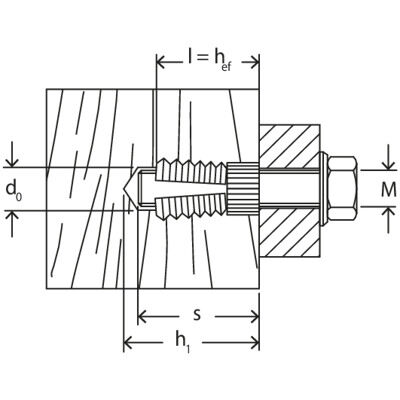

Funktionsweise / Montage
Funktion: Durch das Eindrehen der Schraube verspreizt sich der Messingdübel gegen die Bohrlochwand
Montage: Der Upat Messingdübel UMD wird in der Vorsteckmontage gesetzt. Bohrung setzen, Messingdübel einschlagen. Schraube eindrehen - fertig
