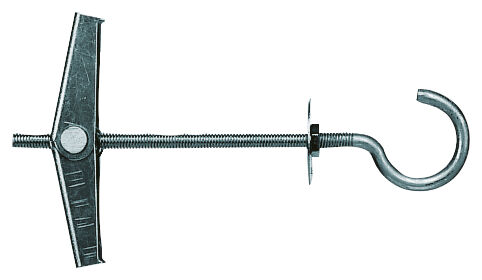

Upat Kippdübel UKH M3 mit Haken

Der kippende Hohlraumdübel mit Haken für starken Halt in Plattenbaustoffen.

Art.-Nr. 542782
Top Features

Produktbeschreibung

Der Upat Kippdübel UKH mit Haken ist besonders für die Befestigung leichter bis mittelschwerer Lasten in Installations- und Hohlwänden geeignet. Der Dübel wird in das Bohrloch eingebracht, wodurch das Kippelement im Hohlraum kippt und sich formschlüssig auf dem Plattenbaustoff positioniert. Der Upat Kippdübel UKH wird häufig für Befestigungen von Deckenleuchten verwendet.
Vorteile
  • Hohe Tragfähigkeit: Durch das breite Kippelement werden hohe Traglasten im Plattenbaustoff bzw. Hohlraum erreicht
  • Flexibles Befestigen:Durch das lange Gewinde ist der Kippdübel flexibel bei Plattenstärke und Anbauteildicken
  • Einfache Montage: Der Kippdübel eignet sich für die Vorsteckmontage und erfordert kein spezielles Montagewerkzeug

Anwendung und Zulassung

Anwendungen
  • Bilder
  • Handtuchhalter
  • Kabel- und Rohrschellen
  • Leichte Hängeschränke
  • Leichte Wandregale
  • Leuchten
  • Leichte Spiegelschränke
Baustoffe
  • Gipskarton - und Gipsfaserplatten
  • Hohldecken aus Ziegel und Beton
  • Spanplatten
  • Sperrholz
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage
Bohrung setzen. Kippdübel einführen. Kippelement positionieren. Gewinde einschrauben - fertig.
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

Bohrernenndurchmesser 12 [mm]
Max. Plattendicke 51 [mm]
Min. Hohlraumtiefe 27 [mm]
Dübellänge 105 [mm]
Gewinde M 3 x 80 [mm]
Menge 25 [St.]
GTIN (EAN-Code) 4048962299694
