UH 5x65 H | Upat

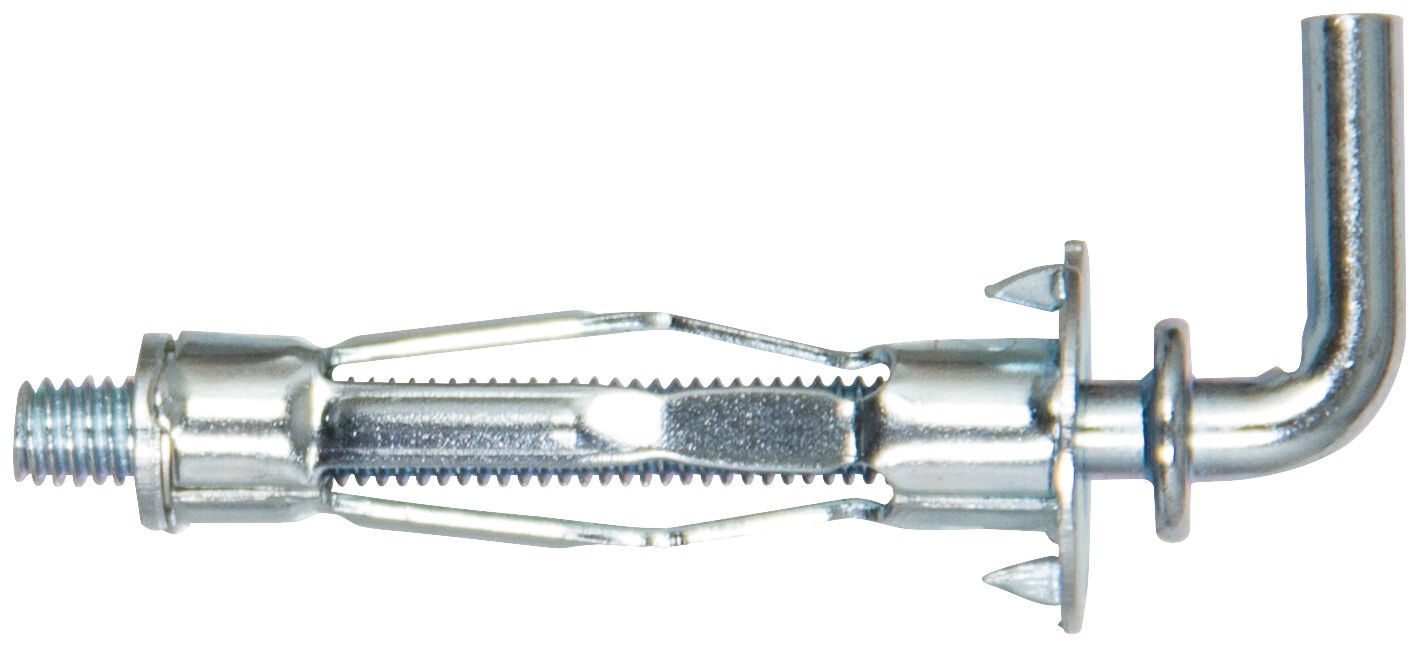

Upat Hohlraumdübel UH 5x65 H mit Hakenschraube

Der spreizende Hohlraumdübel aus Metall mit metrischem Innengewinde und Schraube.

Art.-Nr. 542946

Top Features

Produktbeschreibung

Der Upat Hohlraum-Metalldübel UH ist mit dem metrischem Innengewinde und der Hakenschraube eine ideale Lösung für die Mehrfachverwendung in allen Plattenbaustoffen. Durch die Montage mit der Upat Hohlraum-Zange spreizt sich der Hohlraum-Metalldübel im Hohlraum und presst formschlüssig an die Plattenrückseite. Der Upat Hohlraum-Metalldübel UH wird häufig für Befestigungen von leichten Wandregalen oder Leuchten verwendet.

Vorteile

Flexibles Montieren: Durch das metrische Innengewinde können Schrauben flexibel montiert und oberflächenbündig demontiert werden
Hohe Tragfähigkeit: Durch die Vierfachverspreizung im Hohlraum werden hohe Traglasten im Plattenbaustoff bzw. Hohlraum erreicht
Vielseitige Verwendung: Der Hohlraumdübel kann durch die mitgelieferte Linsenkopf- oder Winkelschraube vielseitig verwendet werden
Optimierte Montage: Ideal für die Vorsteckmontage geeignet. Die Montagezange UHZ ermöglicht eine schnelle und effiziente Montage
Sichere Anwendung: Die Metallkrallen am Dübelrand verhindern ein Mitdrehen des Hohlraumdübels im Bohrloch

Variante

Schraube (S): Für eine präzise Justierung der Klemmstärke
Haken (H): Für die Befestigung von Ab- und Aufhängungen

Eigenschaften

Baustoff: Plattenbaustoffe
Lastbereich: Zuglast, Querlast und Schrägzug 0,05-0,5kN
Material: Stahl galvanisch verzinkt (gvz)
Variante: Schraube (S), Haken (H)
Merkmal: Gewinde M4-M8, Dübellänge 32-65mm
Zubehör: Setzwerkzeug UHZ

Anwendung und Zulassung

Anwendungen

Wandleuchte
Wandregale
Gardinenstangen
Hängeschränke

Baustoffe

Holzwolle-Leichtbauplatten
Hohldecken
Sperrholzplatten
Spanplatten
Gipskarton - und Gipsfaserplatten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage

Funktion: Die korrekte Dübelauswahl ist anhand der Plattendicke zu wählen. Beim Anziehen mit der Montagezange falten sich die Dübelschenkel an der Plattenrückwand auf und stützen den Dübel ab. Der große Anpressradius verteilt die Zugkräfte und gibt dem Upat UH seine guten Haltewerte. Der Dübel bleibt in seiner Position, auch wenn die Schraube herausgedreht wird

Montage: Der Upat Hohlraumdübel UH wird in der Vorsteckmontage gesetzt.Effiziente Montage mit Montagezange: Bohrung setzen, Hohlraumdübel einschlagen. Hohlraumdübel verspreizen durch Montagezange. Anbauteil Positionieren. Schraube eindrehen - fertig.Pragmatische Montage ohne Montagezange: Bohrung setzen, Hohlraumdübel einschlagen. Anbauteil Positionieren. Hohlraumdübel verspreizen durch Eindrehen der Schraube - fertig

Werkzeug: Bohrer, Bohrmaschine, Hammer, Setzwerkzeug (UHZ), optional Schraubendreher/Elektroschrauber

Technische Daten

Bohrernenndurchmesser	d₀	10	[mm]
Plattendicke	d_p	20 - 34	[mm]
Dübellänge	l	65	[mm]
Min. Bohrlochtiefe	h₁	71	[mm]
Inhalt		50x Hohlraumdübel, 50x Haken
Menge		50	[St.]
GTIN (EAN-Code)		4000657022284
