Upat Setzwerkzeug UHZ für Hohlraumdübel UH
Effizente Montagezange zum Setzen der Hohlraumdübel UH.
Die Montagezange UHZ ist ein Spezialwerkzeug für die schnelle und effiziente Montage der Hohlraumdübel UH in Plattenbaustoffen.
Vorteile
Flexibles Montieren: Durch das metrische Innengewinde können Schrauben flexibel montiert und oberflächenbündig demontiert werden
Hohe Tragfähigkeit: Durch die Vierfachverspreizung im Hohlraum werden hohe Traglasten im Plattenbaustoff bzw. Hohlraum erreicht
Vielseitige Verwendung: Der Hohlraumdübel kann durch die mitgelieferte Linsenkopf- oder Winkelschraube vielseitig verwendet werden
Optimierte Montage: Ideal für die Vorsteckmontage geeignet. Die Montagezange UHZ ermöglicht eine schnelle und effiziente Montage
Sichere Anwendung: Die Metallkrallen am Dübelrand verhindern ein Mitdrehen des Hohlraumdübels im Bohrloch
Variante
Schraube (S): Für eine präzise Justierung der Klemmstärke
Haken (H): Für die Befestigung von Ab- und Aufhängungen
Eigenschaften
Baustoff: Plattenbaustoffe
Lastbereich: Zuglast, Querlast und Schrägzug 0,05-0,5kN
Material: Stahl galvanisch verzinkt (gvz)
Variante: Schraube (S), Haken (H)
Merkmal: Gewinde M4-M8, Dübellänge 32-65mm
Zubehör: Setzwerkzeug UHZ
Anwendung und Zulassung
Anwendungen
Gasleitungen
Wasserleitungen
Kabel- und Rohrschellen
Baustoffe
Holzwolle-Leichtbauplatten
Hohldecken
Sperrholzplatten
Spanplatten
Gipskarton- und Gipsfaserplatten
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Montageanleitung
Funktionsweise / Montage

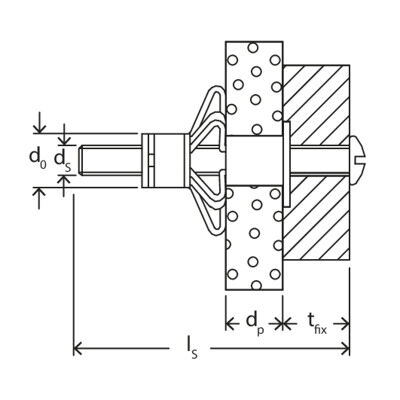

Funktion: Die korrekte Dübelauswahl ist anhand der Plattendicke zu wählen. Beim Anziehen mit der Montagezange falten sich die Dübelschenkel an der Plattenrückwand auf und stützen den Dübel ab. Der große Anpressradius verteilt die Zugkräfte und gibt dem Upat UH seine guten Haltewerte. Der Dübel bleibt in seiner Position, auch wenn die Schraube herausgedreht wird
Montage: Der Upat Hohlraumdübel UH wird in der Vorsteckmontage gesetzt.Effiziente Montage mit Montagezange: Bohrung setzen, Hohlraumdübel einschlagen. Hohlraumdübel verspreizen durch Montagezange. Anbauteil Positionieren. Schraube eindrehen - fertig.Pragmatische Montage ohne Montagezange: Bohrung setzen, Hohlraumdübel einschlagen. Anbauteil Positionieren. Hohlraumdübel verspreizen durch Eindrehen der Schraube - fertig
