URD 8x120 T

Der Upat Rahmendübel URD T ist ein Langschaftdübel aus hochwertigem Nylon inklusive der passenden Sicherheitsschraube in der Torx-Ausführung mit Senkkopf. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Rahmendübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Die hervorragende geometrische Konzeption macht ihn zum Alleskönner im Voll- und Lochstein, besonders häufig wird er dabei in Kombination mit der Senkkopfschraube für die Befestigung von Holzkonstruktionen verwendet.

Vorteile

Sichere Verankerung: Zulassung ETA Mehrfachbefestigung von nichttragenden Systemen in Mauerwerk und Beton Option 1 und Brandschutzprüfung
Upat Nylon-Qualität: Robust - langlebig - recycelbar
Montagefreundlich: Kurzes Spreizteil mit 50mm Verankerungstiefe für eine schnelle und kräfteschonende Montage
Sichere Anwendung: Die Drehsperre verhindert ein Mitdrehen des Nylon-Dübels im Bohrloch
Flexible Anwendung: Flexibel anwendbar in Voll- und Lochbaustoffen

Material

Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum

Variante

Senkkopf (T): Für eine optisch ansprechende und oberflächenbündige Befestigung
Sechskantkopf (FUS): Für ein sicheres Anbringen des Drehmoments von außen auch bei kleinem Montageraum

Eigenschaften

Prüfzeichen/Zulassung: ETA Mehrfachbefestigung in Beton gerissen, ETA Mehrfachbefestigung in Mauerwerk, Brandprüfung
Baustoff: Beton, Vollbaustoff, Lochbaustoff
Lastbereich Beton: Zuglast 0,99-1,79kN, Querlast 3,93-5,98kN
Lastbereich Mauerwerk: Zuglast, Querlast und Schrägzug 0,11-1,43kN
Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)
Variante: Senkkopf (T), Sechskantkopf (FUS)
Merkmal: Bohrdurchmesser 8/10, Nutzlänge 10-210mm

Anwendungen

Fassadenkonstruktion
Holzunterkonstruktionen
Bildschirmkonsolen
Kabelkanäle
Balkenverankerung
Fenster
Leuchtenbänder
Spiegelschrank
Türrahmen
Deckenabhängung
Handläufe
Wandregale
Hängeschrank

Baustoffe

Zugelassen für:

Beton ≥ C12/15
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Kalksand-Vollstein
Porenbeton
Vollblock aus Leicht- und Normalbeton
Vollziegel
Wärmedämmblöcke

Auch geeignet für:

Naturstein mit dichtem Gefüge
Vollgips-Platten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

ETA-17/0811
DoP No. 0122

Funktionsweise / Montage

Funktion: Der Rahmendübel wird vormontiert geliefert und kann direkt in das Bohrloch eingeschlagen werden. Beim Einschlagen des Rahmendübels verhindert die Einschlagsicherung ein vorzeitiges Aufspreizen des Rahmendübels.
Der Dübelrand sorgt für eine oberflächenbündige Befestigung und vermeidet das Durchrutschen des Rahmendübels in das Bohrloch. Beim Eindrehen der Dübelschraube verhindert die Drehsperre ein Mitdrehen des Rahmendübels. Die spezielle Dübelschraube schneidet sich nicht in den Rahmendübel, sondern verpresst ihn stärker gegen die Bohrlochwand. Im Lochbaustoff werden die Lasten über die Steinstege übertragen

Montage: Der Upat Rahmendübel URD wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Rahmendübel einschlagen. Schraube eindrehen - fertig

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Schraubendreher/Elektroschrauber, optional Setzwerkzeug (SK SW 8 1/2'' VK)

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser	d₀	8	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h₂	130	[mm]
Dübellänge	l	120	[mm]
Max. Dicke des Anbauteils	t _fix	70	[mm]
Antrieb		TX30
Menge		50	[St.]
GTIN (EAN-Code)		4048962305296

Legende = Zulassung vorhanden

Produktdaten

Zulassungen und Anerkennungen

Titel	Typ	Erstellung	Gültig bis
ETA - Europäische Technische Bewertung (PDF, 3 MB) Upat Rahmendübel URD - Mehrfachbefestigung von nichttragenden Systemen im Beton und Mauerwerk (Leistungserklärung gemäß ETA-17/0811 vom 14.12.2017)	ETA-17/0811	25.05.2021
DOP - Declaration of Performance (PDF, 5 MB) Upat Rahmendübel URD - Mehrfachbefestigung von nichttragenden Systemen im Beton und Mauerwerk (Leistungserklärung gemäß ETA-17/0811 vom 14.12.2017)	DoP No. 0122	20.12.2017

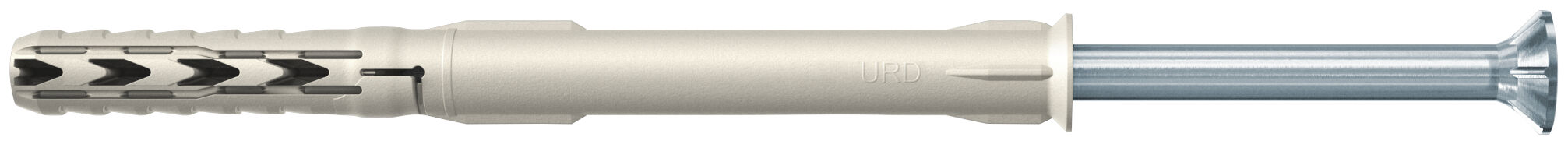

Upat Rahmendübel URD 8x120 T gvz mit Senkkopf

Der kurze Alleskönner in Voll- und Lochstein mit Senkkopfschraube.
