Art.-Nr. 538436

Upat Universal-Dübel UVD II 5x25 R mit Rand

Produktvarianten

Bilddaten herunterladen

Top Features

Immer richtige Wahl - Spreiz- und Verknotungsfunktion ermöglicht universellen Einsatz in fast allen Baustoffen.
Sichere Montage - Drehsperren verhindern ein Mitdrehen des Dübels im Bohrloch.
Höchste Flexibilität - Sowohl für die Vorsteck- als auch die Durchsteckmontage geeignet. Vielseitig einsetzbar für Holz- und Spanplattenschrauben.
Kein Durchrutschen - Der Rand sichert gegen das Durchrutschen des Dübels in das Bohrloch.

Der Spezialist für vielseitige Anwendungen.

Vorteile

Upat Nylon-Qualität: Robust - langlebig - recycelbar
Sicheres Gefühl: Bei unbekanntem Baustoff ist der Nylon-Universaldübel durch seine Spreiz- und Verknotungsfunktion eine gute Wahl
Sichere Anwendung: Die Drehsperre verhindert ein Mitdrehen des Nylon-Universaldübels im Bohrloch
Vielseitige Verwendung: Der Nylon-Universaldübel kann in Kombination mit Spanplatten-, Holz-, Ösen-, Winkel- oder Hakenschrauben vielseitig verwendet werden
Flexible Montage: Geeignet für die Vor- und Durchsteckmontage
Maximale Traglast: Der Universaldübel UVD II ohne Rand kann vollständig unter den Putz zum tragenden Untergrund gesetzt werden, um die maximale Tragfähigkeit zu erreichen

Variante

Mit Rand (R): Für eine oberflächenbündige Befestigung und das Vermeiden vom Durchrutschen des Dübels in das Bohrloch

Der Upat Universal-Dübel UVD II ist ein hochwertiger Kunststoffdübel aus Nylon. Er eignet sich für die Befestigung leichter bis mittelschwerer Lasten in fast allen Baustoffen. Der clevere Dübel sorgt für sicheren Halt indem er sich in Vollbaustoffen gegen die Bohrlochwand verspreizt bzw. sich in Hohlräumen und hinter Plattenbaustoffen verknotet. Gesetzt werden kann der Dübel sowohl in Vorsteck- als auch Durchsteckmontage. In der Ausführung mit Rand wird zudem das Durchrutschen des Dübels bei der Montage verhindert.

Eigenschaften

Baustoff: Beton, Vollbaustoff, Lochbaustoff
Lastbereich: Zuglast, Querlast und Schrägzug 0,05-1,2kN
Material: Nylon
Variante: Standard, Mit Rand (R)
Merkmal: Bohrdurchmesser 5-12mm

Anwendungen

Handtuchhalter
Spiegelschrank
Wandregale
Bildschirmkonsolen

Baustoffe

Beton
Gipskarton- und Gipsfaserplatten
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksand-Lochstein
Kalksand-Vollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Funktion: Beim Eindrehen einer Schraube verhindert die Drehsperre ein Mitdrehen des Universaldübels. Die Innenverzahnung des Universaldübels sorgt für eine sichere Schraubenführung. Der Universaldübel wird beim Eindrehen der Schraube gespreizt und hält durch den Anpressdruck an der Bohrlochwandung. In Hohlräumen verknotet sich der Universaldübel

Montage: Der Upat Universal-Dübel UVD II wird in der Vorsteck- oder Durchsteckmontage gesetzt. Bohrloch erstellen, Dübel setzen. Schraube eindrehen - fertig

Werkzeug: Bohrer, Bohrmaschine, Schraubendreher/Elektroschrauber

Montagebild

1 / 4

Montagebild

1 / 4

Montagebild

1 / 3

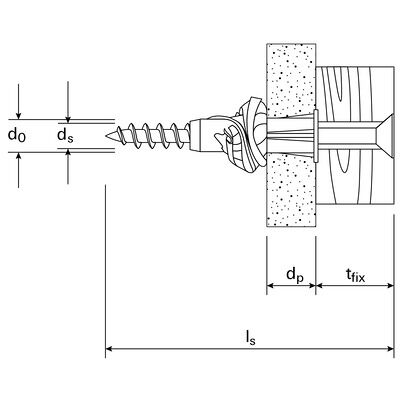

Bohrernenndurchmesser ( d₀ )	5 mm
Min. Bohrlochtiefe ( h₁ )	35 mm
Dübellänge ( l )	25 mm
Spanplatten-/Holzschrauben ( d_s )	3,0 - 4,0 mm

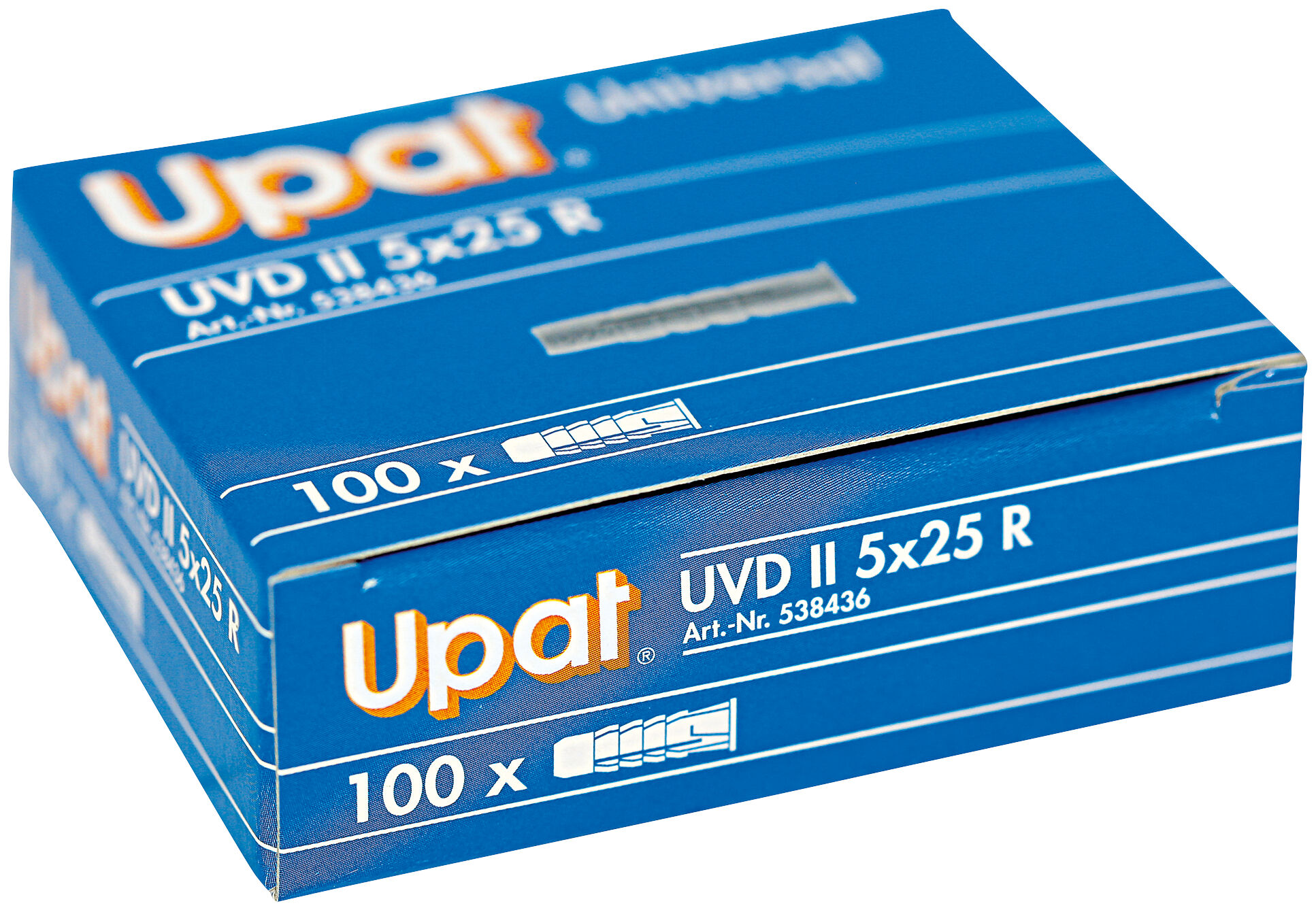

Menge	100 Stück
GTIN (EAN-Code)	4000657021614
