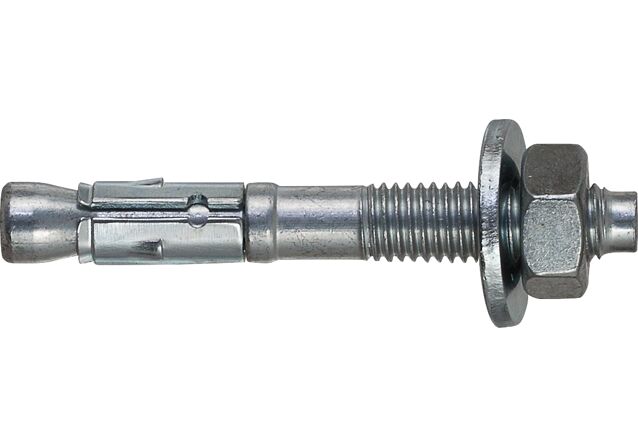

MAX 10/10/75 K GS

Det starka bultankaret för ett brett spektrum av applikationer. Godkänt för betong, seismiska förhållanden och brandskydd.

Fördelar

Omfattande godkännandepaket: ETA Concrete Option 1-godkännande, seismiskt godkännande samt godkännande av brandmotstånd och sprinklersystem
Hög lastnivå: Tack vare optimal samverkan mellan expansionsklämmans utformning och konans area
Flexibel installation: Variabla förankringsdjup möjliggör mångsidig användning av bultankarna
Infästning nära kanten: Enheten med kona och expansionsklämma möjliggör minsta möjliga kant- och centrumavstånd
Lätt att installera: Skaft med optimerad diameter för låg indrivningsenergi
Skyddad gänga: Det utpräglade insticksstiftet skyddar gängan från skador under sättningsprocessen
Pålitlig efterkontroll: Det präglade huvudet möjliggör en efterkontroll i installerat tillstånd
Säker iskruvning: Klammern förblir i läge under iskruvningen, även vid armeringsträffar och ogynnsamma borrhål

Material

Rostfritt stål (R/A4): För infästningar utomhus eller i fuktiga utrymmen
Galvaniserat stål (gvz): För infästningar i torra inomhusutrymmen

Variant

Kort (K): Den korta versionen av bultankaret minskar borrhålsdjupet, risken för att träffa armeringen och möjliggör snabb installation, samtidigt som det sparar kostnader
Stor skiva (GS): Den stora skivan skyddar fästelementets yta och undviker att skära i trä

Stark bultankare i rostfritt (R/A4) eller galvaniserat stål(gvz) är konstruerade för att klara höga till medelstora belastningar i betongkonstruktioner. De är godkända enligt strikta säkerhetskrav för brandskydd och seismiska områden. Med en mängd olika längder (10-300 mm) och gängstorlekar (M8-M20) erbjuder våra ankare stor flexibilitet i användningen. Oavsett om du väljer standardutförandet, den korta varianten (K) eller den med stor bricka (GS), kan du vara säker på en pålitlig och hållbar lösning för dina infästningsbehov.Används bland annat för infästning av balkongräcken, trappräcken och stålbalkar.

Egenskaper

Testmärke/godkännande: ETA Option 1 sprucken betong, ETA Option 7 osprucken betong, ETA seismiskt test, Brandtest, upfyller VdS CEA-riktlinjer
Belastningsområde: Dragbelastning: 2,6–23,4 kN, Skjuvbelastning: 7,8–60,7 kN
Material: Galvaniserat stål (gvz) Rostfritt stål (R)
Variant: Standard, Kort (K) Stor skiva (GS)
Specification: Gänga: M8–M20, Effektiv längd: 10–300 mm
Tillbehör: UPM AB blåspump

Användningsområden

Balkongräcken
Trappräcken
Stålbalkar
Pelarbaser
Bro-räcken
Höga ställningar
Sittplatser på stadion
Balkförankring
Fasadkonstruktion
Silos

Byggmaterial

Godkänd för:

Betong C20/25 till C50/60, både sprucken och osprucken.

Lämpar sig även för:

Natursten med tät struktur.

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-10/0170
DoP No. 0043
DoP No. 0082
DoP No. 0200
DoP No. 0200

Funktion

Funktion: När muttern dras åt trycks bulten in i expansionsklämman, vilket gör att den expanderar mot borrhålets vägg. Om det uppstår sprickor i byggmaterialet spänns expansionselementet upp av konen, vilket gör att ankarets bärförmåga bibehålls.

Installation: Upat MAX expressankare installeras genom installationsmetoden för genomskjutning. Borra hålet, rengör borrhålet, driv in bultankaret och dra åt med vridmoment - klart. Bultdiametern är densamma som borrhålets diameter.

Verktyg: Borrmaskin, borrpress, blåspump(UPM AB), hammare, momentnyckel.

1 / 5

pdf, ETA-10/0170

Erstellt am 2020-04-29

pdf, DoP No. 0200

Erstellt am 2020-05-12

pdf, DoP No. 0200

Erstellt am 2020-05-12

pdf, DoP No. 0082

Upat Bolzenanker MAX - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-10/0170 vom 26.11.2018)

Erstellt am 2018-12-03

pdf, DoP No. 0043

Upat Bolzenanker MAX - Verankerung im gerissenen Beton (Leistungserklärung gemäß ETA-10/0170 vom 07.05.2015)

Erstellt am 2015-05-18

ETA-certifikat
Nominell borrdiameter ( d₀ )	10 mm
Förankringsdjup hef,stand/hef,red ( h_ef )	40 mm
max. nyttolängd hef,stand/hef,red ( t_fix )	10 mm
min. borrhålsdjup vid genomsticks-montage ( h₂ )	65 mm
Nyckelvidd	17 mm
U-bricka (ytterdiameter x tjocklek)	25 x 3 mm
Huvudstämpling	(b)
Seismic-certifikat	C1
Brandhärdighetsklass	R120
Installationssystem ( T_inst )	45 N·m
Antal	50 Bit.
GTIN (EAN-Code)	4000657019598

MAX 10/10/75 K GS
