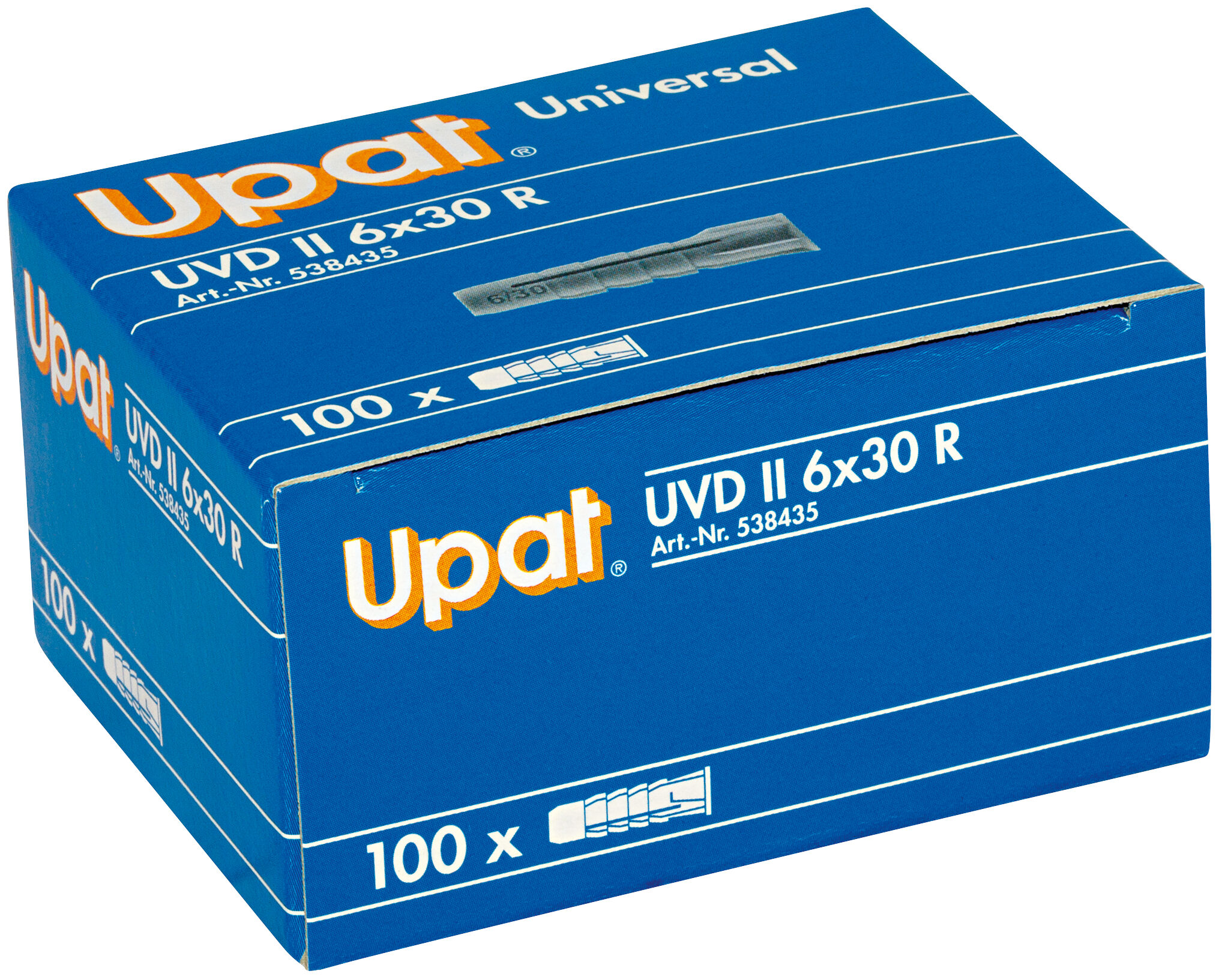

UVD II 6x30 R

Name: UVD II 6x30 R
Brand: Upat

Produktvarianter

Ladda ner bilddata

Säker universalplugg för obekant byggmaterial.

Fördelar

Upat nylonkvalitet: Robust, hållbar och återvinningsbar
Säker känsla: Universalankaret i nylon är ett utmärkt val för okända byggmaterial tack vare sin expansions- och knytfunktion
Säker användning: Vridlåset förhindrar att universalpluggen i nylon vrider sig i borrhålet
Mångsidig användning: Universalpluggen kan användas i en mängd olika applikationer, i kombination med spånskivor, trä-, ögla-, vinkel- eller krokskruvar
Flexibel installation: Lämplig för både för- och genomgående hålinstallation
Maximal bärförmåga: UVD II universalankare utan kant kan placeras helt under putsen på det bärande underlaget för att uppnå maximal bärförmåga

Variant

Med kant (R): För infästning i jämnhöjd med ytan och för att förhindra att ankaret glider igenom borrhålet

Säker universalplugg för obekant byggmaterial. Lämplig för betong, massiv, perforerad och prefabricerade betongelement. Lämplig för att bära lätt och medelstor last. Tillgängliga produktvarianter: Standard ochmedfälg (R). Valbara produktegenskaper: Borrdiameter 5-12mm. Ytterligare systemkomponentskruv. Installeras iförmontage/pre-plug eller genomgående installation. Kännetecknas av Upats nylonkvalitet, säker känsla och säker användning. Används exempelvis för att fästa handdukstorkar, spegelskåp och vägghyllor.

Egenskaper

Byggnadsmaterial: Betong, massivt byggnadsmaterial, perforerat byggnadsmaterial
Belastningsområde: Dragbelastning, skjuvbelastning och diagonal dragkraft 0,05-1,2kN
Material: Nylon
Variant: Standard, Med kant (R)
Funktion: Borrdiameter 5-12 mm

Användningsområden

Handdukshängare
Spegelskåp
Vägghyllor
Skärmkonsoler

Byggmaterial

Betong
Gipsskivor och gipsfiberskivor
Perforerade tegelstenar
Hålblock av lättbetong
Håltak av tegel och betong
Perforerat tegel av kalksandsten
Massivt kalksandstentegel
Natursten
Lättbetong
Spånskivor
Massiv gipsskiva
Massiv sten av lättbetong
Massiv tegelsten

Detaljerad information om byggmaterial finns i registreringsdokumentet.

Funktion

Funktion:När du skruvar i en skruv förhindrar rotationslåset att universalpluggen vrider sig. Den invändiga tandningen ger säker skruvstyrning. Pluggen expanderar när skruven skruvas i och hålls på plats av kontakttrycket mot borrhålets vägg. I ihåliga utrymmen slår universalpluggen knut och ger ett fast grepp.

Installation:Upat universalplugg UVD II installeras enkelt med push-in eller push-through-metoden. Borra hålet, sätt i pluggen, skruva i skruven – klart!

Verktyg:Borr, skruvmejsel eller elektrisk skruvmejsel.

1 / 4

Nominell borrdiameter ( d₀ )	6 mm
min. borrhålsdjup ( h₁ )	40 mm
Plugglängd ( l )	30 mm
Spånplatte-/träskruvar ( d_s )	4,0 - 5,0 mm
Antal	100 Bit.
GTIN (EAN-Code)	4000657021546
