Name: U 10
Brand: Upat

Den prisvärda expansionspluggen för ett säkert grepp.

Fördelar

Upat nylonkvalitet: Robust, hållbar och återvinningsbar.
Enkel hantering: Expansionspluggens diameter matchar spånskiveskruvens diameter för lätt installation.
Infästning nära kanten: Den dubbla expansionen gör det möjligt att applicera kraften riktat parallellt med byggmaterialets kant.
Säker applicering: Rotationslåset förhindrar att nylonpluggen roterar i borrhålet.
Flexibel installation: Lämplig för både för- och genomgående hålinstallation.
Säker skruvstyrning: Invändig tandning på nylonpluggen ger säker skruvstyrning.
Maximal bärförmåga: Den kantlösa expansionspluggen kan placeras helt under gipset på det bärande underlaget för optimal bärförmåga.
Mångsidig användning: Expansionspluggen i nylon är användbar i en rad olika applikationer med spånskivor, trä-, ögla-, vinkel- eller krokskruvar.

Den prisvärda expansionspluggen för ett säkert grepp. Lämplig för betong och solida byggmaterial. För att bära lätt och medelstor last. Valbara produktegenskaper: Borrdiameter 5-12mm. Ytterligare systemkomponent: skruv. Placeras i förpositionerad installation. Kännetecknas av Upat nylonkvalitet, enkel hantering och fästning nära kragen. Används exempelvis för att fästa handdukstorkar, spegelskåp och vägghyllor.

Egenskaper

Byggnadsmaterial: Betong, massiva byggmaterial
Belastningsområde: Dragbelastning, skjuvbelastning och diagonal dragkraft: 0,16–1,62 kN
Material: Nylon
Funktion: Borrdiameter 5–12 mm

Funktion

Funktion:Den kantlösa expansionspluggen kan placeras helt under gipset, direkt på det bärande underlaget. När en skruv skruvas i förhindrar rotationslåset att pluggen vrids. Den invändiga tandningen säkerställer en stabil skruvstyrning. Expansionspluggen expanderar när skruven sätts i och hålls på plats av kontakttrycket mot borrhålets vägg.

Installation:Upat Ultra-pluggen U installeras enkelt med förinsertionsmetoden. Borra hålet, sätt i pluggen och skruva i skruven – klart!

Verktyg:Borr, skruvmejsel eller elektrisk skruvmejsel.

1 / 4

1
2
3
4

Nominell borrdiameter ( d₀ )	10 mm
min. borrhålsdjup ( h₁ )	65 mm
Spånplatte-/träskruvar ( d_s )	6,0 - 8,0 mm

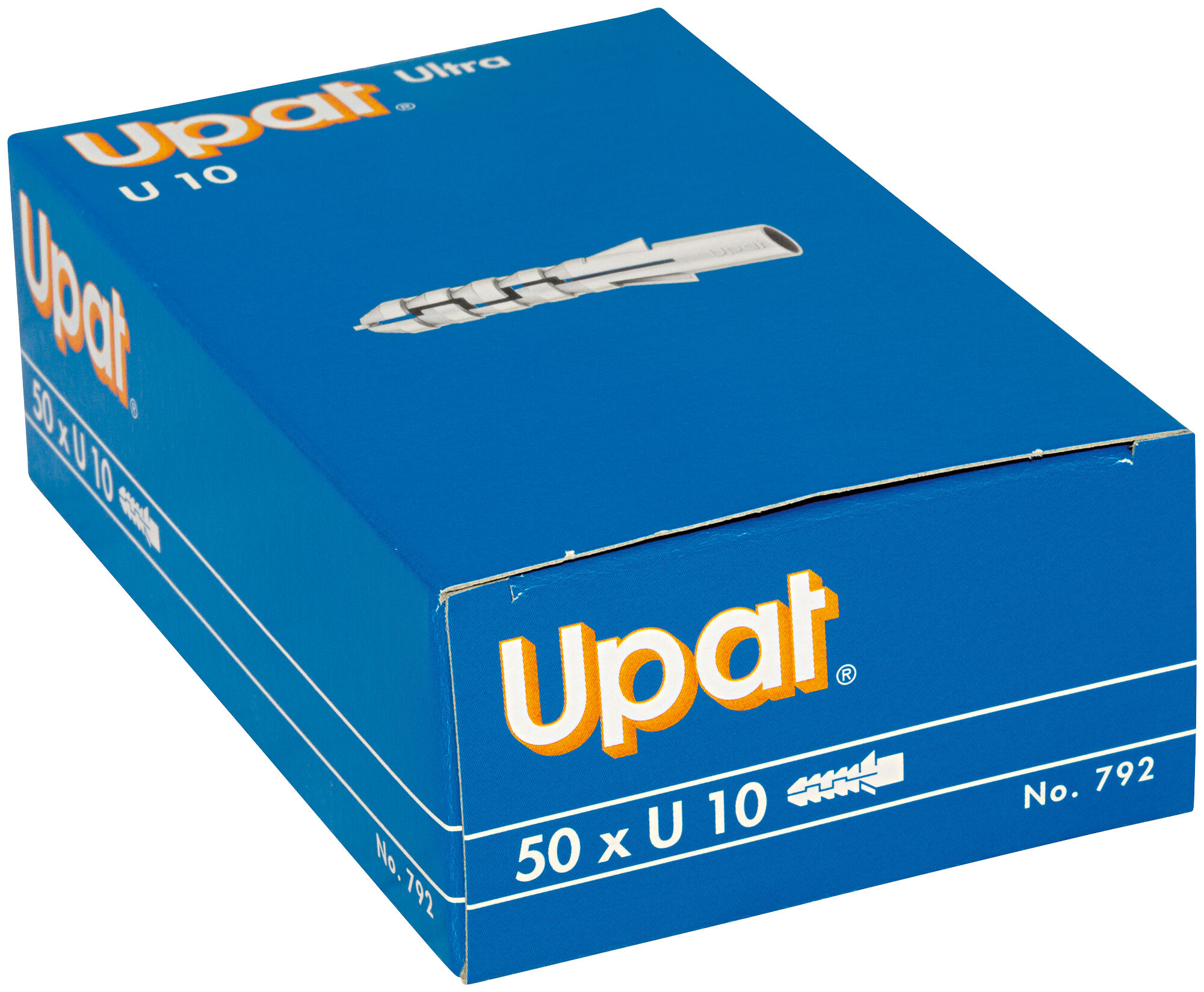

Förpackning	Kartong
Antal	50 Bit.
GTIN (EAN-Code)	4006209007921
