Le goujon d’ancrage, homologué pour le béton non fissuré, pour une fixation sûre.

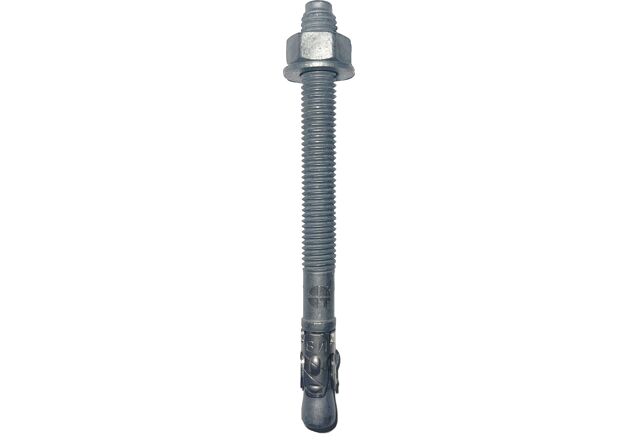

Goujon d'ancrage ICI

Le goujon d'ancrage Upat ICI est une solution très performante et une alternative économique dans la gamme des goujons d’ancrage. Cet ancrage en acier est particulièrement adapté à la fixation de charges moyennes à lourdes dans le béton non fissuré et la pierre naturelle dense. Ce goujon d'ancrage ICI permet la fixation de garde-corps, de portails et autres constructions métalliques.

Variantes

Filtre

33 Variantes

Diamètre nominal du foret

Profondeur d'ancrage (standard)

Profondeur d'ancrage (réduite)

épaisseur maxi. de la pièce à fixer (standard)

épaisseur maxi. de la pièce à fixer (réduit)

profondeur de perçage mini. pour installation traversante

Diamètre nominal du foret( d₀ )	8 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	40 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	30 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	10 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	20 mm
profondeur de perçage mini. pour installation traversante( h₂ )	66 mm
Ouverture de clé	13 mm
Rondelle (Diamètre extérieur x épaisseur)	16 x 1,6 mm
Marquage de tête	B
Couple de serrage pour l´installation( T_inst )	15 N·m
Quantité	100 Pce(s)
GTIN (EAN-Code)	4000657043814

Diamètre nominal du foret( d₀ )	12 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	65 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	50 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	20 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	35 mm
profondeur de perçage mini. pour installation traversante( h₂ )	105 mm
Ouverture de clé	19 mm
Rondelle (Diamètre extérieur x épaisseur)	18 x 2 mm
Marquage de tête	D
Couple de serrage pour l´installation( T_inst )	50 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043838

Diamètre nominal du foret( d₀ )	10 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	50 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	40 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	20 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	30 mm
profondeur de perçage mini. pour installation traversante( h₂ )	88 mm
Ouverture de clé	17 mm
Rondelle (Diamètre extérieur x épaisseur)	20 x 2 mm
Marquage de tête	D
Couple de serrage pour l´installation( T_inst )	30 N·m
Quantité	50 Pce(s)
GTIN (EAN-Code)	4000657043821

Diamètre nominal du foret( d₀ )	12 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	65 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	50 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	50 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	65 mm
profondeur de perçage mini. pour installation traversante( h₂ )	135 mm
Ouverture de clé	19 mm
Rondelle (Diamètre extérieur x épaisseur)	18 x 2 mm
Marquage de tête	K
Couple de serrage pour l´installation( T_inst )	50 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043470

Diamètre nominal du foret( d₀ )	16 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	65 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	65 mm
épaisseur maxi. de la pièce à fixer (standard)	—
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	15 mm
profondeur de perçage mini. pour installation traversante( h₂ )	104 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	30 x 3 mm
Marquage de tête	C
Couple de serrage pour l´installation( T_inst )	100 N·m
Quantité	10 Pce(s)
GTIN (EAN-Code)	4000657043487

Diamètre nominal du foret( d₀ )	16 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	80 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	65 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	25 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	40 mm
profondeur de perçage mini. pour installation traversante( h₂ )	129 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	30 x 3 mm
Marquage de tête	E
Couple de serrage pour l´installation( T_inst )	100 N·m
Quantité	10 Pce(s)
GTIN (EAN-Code)	4000657043494

Diamètre nominal du foret( d₀ )	10 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	50 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	40 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	50 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	60 mm
profondeur de perçage mini. pour installation traversante( h₂ )	118 mm
Ouverture de clé	17 mm
Rondelle (Diamètre extérieur x épaisseur)	20 x 2 mm
Marquage de tête	K
Couple de serrage pour l´installation( T_inst )	30 N·m
Quantité	50 Pce(s)
GTIN (EAN-Code)	4000657043340

Diamètre nominal du foret( d₀ )	12 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	50 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	50 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	5 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	5 mm
profondeur de perçage mini. pour installation traversante	—
Ouverture de clé	19 mm
Rondelle (Diamètre extérieur x épaisseur)	18 x 2 mm
Marquage de tête	A
Couple de serrage pour l´installation( T_inst )	35 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043357

Diamètre nominal du foret( d₀ )	12 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	65 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	50 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	10 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	25 mm
profondeur de perçage mini. pour installation traversante( h₂ )	95 mm
Ouverture de clé	19 mm
Rondelle (Diamètre extérieur x épaisseur)	18 x 2 mm
Marquage de tête	B
Couple de serrage pour l´installation( T_inst )	50 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043364

Diamètre nominal du foret( d₀ )	12 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	65 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	50 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	30 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	45 mm
profondeur de perçage mini. pour installation traversante( h₂ )	115 mm
Ouverture de clé	19 mm
Rondelle (Diamètre extérieur x épaisseur)	18 x 2 mm
Marquage de tête	F
Couple de serrage pour l´installation( T_inst )	50 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043463

Diamètre nominal du foret( d₀ )	8 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	40 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	30 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	20 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	30 mm
profondeur de perçage mini. pour installation traversante( h₂ )	76 mm
Ouverture de clé	13 mm
Rondelle (Diamètre extérieur x épaisseur)	16 x 1,6 mm
Marquage de tête	D
Couple de serrage pour l´installation( T_inst )	15 N·m
Quantité	100 Pce(s)
GTIN (EAN-Code)	4000657043005

Diamètre nominal du foret( d₀ )	8 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	40 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	30 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	30 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	40 mm
profondeur de perçage mini. pour installation traversante( h₂ )	86 mm
Ouverture de clé	13 mm
Rondelle (Diamètre extérieur x épaisseur)	16 x 1,6 mm
Marquage de tête	F
Couple de serrage pour l´installation( T_inst )	15 N·m
Quantité	100 Pce(s)
GTIN (EAN-Code)	4000657043012

Diamètre nominal du foret( d₀ )	8 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	40 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	30 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	50 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	60 mm
profondeur de perçage mini. pour installation traversante( h₂ )	106 mm
Ouverture de clé	13 mm
Rondelle (Diamètre extérieur x épaisseur)	16 x 1,6 mm
Marquage de tête	K
Couple de serrage pour l´installation( T_inst )	15 N·m
Quantité	100 Pce(s)
GTIN (EAN-Code)	4000657043029

Diamètre nominal du foret( d₀ )	10 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	50 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	40 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	10 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	20 mm
profondeur de perçage mini. pour installation traversante( h₂ )	78 mm
Ouverture de clé	17 mm
Rondelle (Diamètre extérieur x épaisseur)	20 x 2 mm
Marquage de tête	B
Couple de serrage pour l´installation( T_inst )	30 N·m
Quantité	50 Pce(s)
GTIN (EAN-Code)	4000657043036

Diamètre nominal du foret( d₀ )	8 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	40 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	30 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	5 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	15 mm
profondeur de perçage mini. pour installation traversante( h₂ )	61 mm
Ouverture de clé	13 mm
Rondelle (Diamètre extérieur x épaisseur)	16 x 1,6 mm
Marquage de tête	A
Couple de serrage pour l´installation( T_inst )	15 N·m
Quantité	100 Pce(s)
GTIN (EAN-Code)	4000657042992

Diamètre nominal du foret( d₀ )	16 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	80 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	65 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	25 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	40 mm
profondeur de perçage mini. pour installation traversante( h₂ )	129 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	30 x 3 mm
Marquage de tête	E
Couple de serrage pour l´installation( T_inst )	100 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043111

Diamètre nominal du foret( d₀ )	16 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	80 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	65 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	50 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	65 mm
profondeur de perçage mini. pour installation traversante( h₂ )	154 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	30 x 3 mm
Marquage de tête	K
Couple de serrage pour l´installation( T_inst )	100 N·m
Quantité	20 Pce(s)
GTIN (EAN-Code)	4000657043128

Diamètre nominal du foret( d₀ )	16 mm
Profondeur d'ancrage (standard)( h_{ef, stand.} )	80 mm
Profondeur d'ancrage (réduite)( h_{ef, red.} )	65 mm
épaisseur maxi. de la pièce à fixer (standard)( t_fix )	100 mm
épaisseur maxi. de la pièce à fixer (réduit)( t_fix )	115 mm
profondeur de perçage mini. pour installation traversante( h₂ )	204 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	30 x 3 mm
Marquage de tête	P
Couple de serrage pour l´installation( T_inst )	100 N·m
Quantité	10 Pce(s)
GTIN (EAN-Code)	4000657043135

Plus de résultats

Vu 18 de 33 variante (s)

Avantages

Ancrage sûr : Agrément ETA Option 7. Solution polyvalente pour un ancrage fiable dans le béton non fissuré.
Fixation proche des bords : L'association du cône et de la bague d’expansion permet des distances au bord et entraxes réduits.
Installation facile : Tige avec diamètre optimisé pour un effort d’insertion réduit.
Filetage protégé : L'épaulement de tête protège le filetage contre les dommages lors de la mise en place.
Contrôle après installation sécurisée : Le marquage sur la tête permet un contrôle visuel après montage.
Mise en place sûre : La bague reste en position lors de l’insertion, même en cas de contact avec les armatures ou de trous de perçage défectueux.

Matériaux :
Acier électrozingué (gvz) : Pour les fixations en intérieur.
Galvanisé à chaud (HDG) : Pour les fixations en extérieur.

Caractéristiques

Certification / Homologation : ETA option 7 béton non fissuré
Plage de charges : charge de traction 4,5–10,3 kN, charge de cisaillement 4,1–17,9 kN
Matériaux : Acier électrozingué (gvz), acier galvanisé à chaud (HDG)
Caractéristiques : filetage M8-M20, longueur utile 5-145 mm

Fonctionnement / Montage

Fonctionnement : Lors du serrage de l'écrou, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.

Installation : Le goujon d’ancrage Upat ICI est posé en montage traversant. Percer le trou et le nettoyer. Enfoncer le goujon d’ancrage. Serrer au couple : c'est terminée. Le diamètre du goujon correspond au diamètre du trou de forage.

Outils : Foret, perceuse, écouvillon (UP B), marteau, clé dynamométrique.

Mounting Strip 1 Picture

1 / 5

1
2
3
4
5

Goujon d'ancrage ICI

Variantes

Les avantages / Description du produit

Instructions de montage
