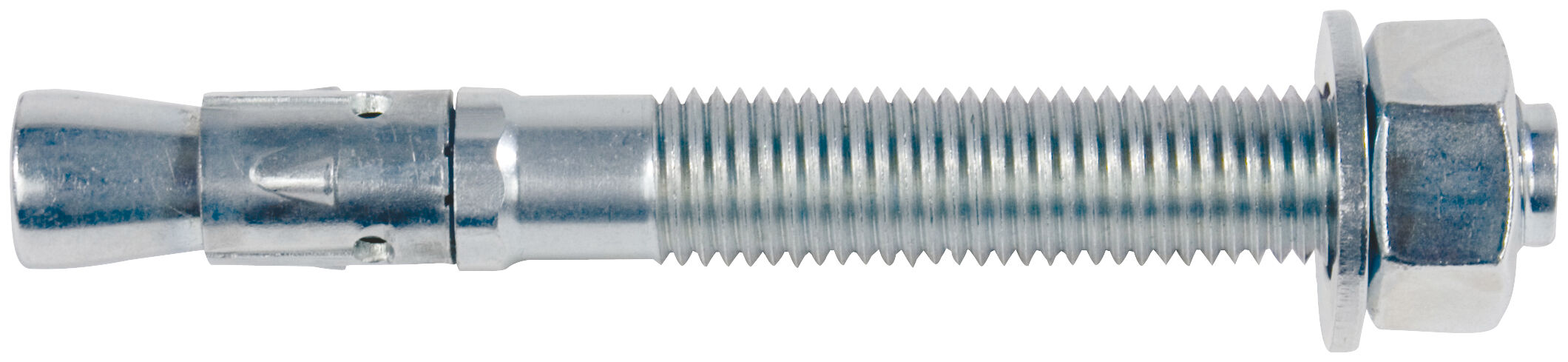

Name: Upat Expressanker IMC 8/5/56 K ev korte versie ev
Brand: Upat

De voordelige boutanker voor stevige bevestiging. Goedgekeurd voor beton (ongebroken).

Voordelen

Veilige verankering: ETA-goedkeuring voor beton, optie 7. Veelzijdig inzetbaar voor veilige verankeringen in ongebroken beton.
Randnabij bevestigen: De combinatie van conus en spreidclip maakt minimale rand- en asafstanden mogelijk.
Gebruiksvriendelijke montage: Schacht met geoptimaliseerde diameter voor lage inslagenergie.
Beschermd draad: Uitstekende inslagpen beschermt het draad tegen beschadiging tijdens het zetten.
Veilige controle achteraf: De kopmarkering maakt een controle na montage mogelijk.
Veilig inslaan: De clip blijft tijdens het inslaan op zijn plaats, zelfs bij treffen van wapening of ongunstige boorgaten.

Materiaal

Roestvast staal (R/A4): Voor bevestigingen buitenshuis of in vochtige ruimtes.
Galvanisch verzinkt staal (gvz): Voor bevestigingen binnenshuis in droge ruimtes.

Varianten

Kort (K): De korte variant van de boutanker verkort de booropening, vermindert het risico op treffen van wapening en maakt snelle montage mogelijk, terwijl kosten bespaard worden.
Grote schijf (GS): De grote schijf beschermt het oppervlak van het bevestigde onderdeel en voorkomt insnijden in hout.

De voordelige boutanker voor een stevige bevestiging. Geschikt voor beton. Voor het opnemen van middelgrote en zware belastingen. Goedgekeurd voor beton (ongebroken). Beschikbare productvarianten: standaard, kort (K) en grote schijf (GS). Verkrijgbaar in staalkwaliteit ‘roestvast staal’ (R/A4) en ‘galvanisch verzinkt staal’ (gvz). Kiesbare producteigenschappen: draad M6–M20 en nuttige lengte 5–300 mm. Wordt toegepast in doorsteekmontage. Kenmerkt zich door veilige verankering, randnabij bevestigen en gebruiksvriendelijke montage. Wordt bijvoorbeeld gebruikt voor de bevestiging van fietsenrekken, bankjes en afzettingen.

Eigenschappen

Keurmerk/goedkeuring: ETA Optie 7, ongebroken beton
Belastingsbereik: Trekbelasting 2,9–25,2 kN, dwarsbelasting 6,9–38,6 kN
Materiaal: Galvanisch verzinkt staal (gvz), roestvast staal (R)
Variant: Standaard, Kort (K), Grote schijf (GS)
Kenmerk: Draad M6–M20, nuttige lengte 5–300 mm
Accessoires: Uitblaasmachine UPM AB

Functie

Functie: Bij het aandraaien van de moer schuift de bout in de spreidclip, die zich tegen de wand van het boorgat spreidt.

Montage: De Upat Expressanker IMC wordt toegepast in doorsteekmontage. Boorgat maken, boorgat reinigen. Boutanker inslaan. Aandraaimoment toepassen – klaar. De boutdiameter is gelijk aan de boorgatdiameter.

Gereedschap: Boor, boormachine, uitblaasmachine (UPM AB), hamer, momentsleutel.

1 / 5

1
2
3
4
5

Goed-keuring
Boordiameter ( d₀ )	8 mm
Verankeringsdiepte (standaard) ( h_{ef, stand.} )	30 mm
Verankeringsdiepte (gereduceerd) ( h_{ef, red.} )	30 mm
Max. dikte aanbouwdeel (standaard) ( t_fix )	5 mm
Max. dikte aanbouwdeel (gereduceerd) ( t_fix )	5 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	51 mm
Sleutelwijdte	13 mm
Onderlegring (buitendiameter x dikte)	16 x 1,6 mm
Markering in kop	A
Aandraaimoment ( T_inst )	15 N·m
Hoeveelheid	100 stuks
GTIN (EAN-Code)	4000657004976

Upat Expressanker IMC 8/5/56 K ev korte versie ev
