Anclaje eficaz para clavos que facilita la instalación. Homologado para hormigón (fijaciones múltiples) y protección contra incendios.

Anclaje para clavos UNA

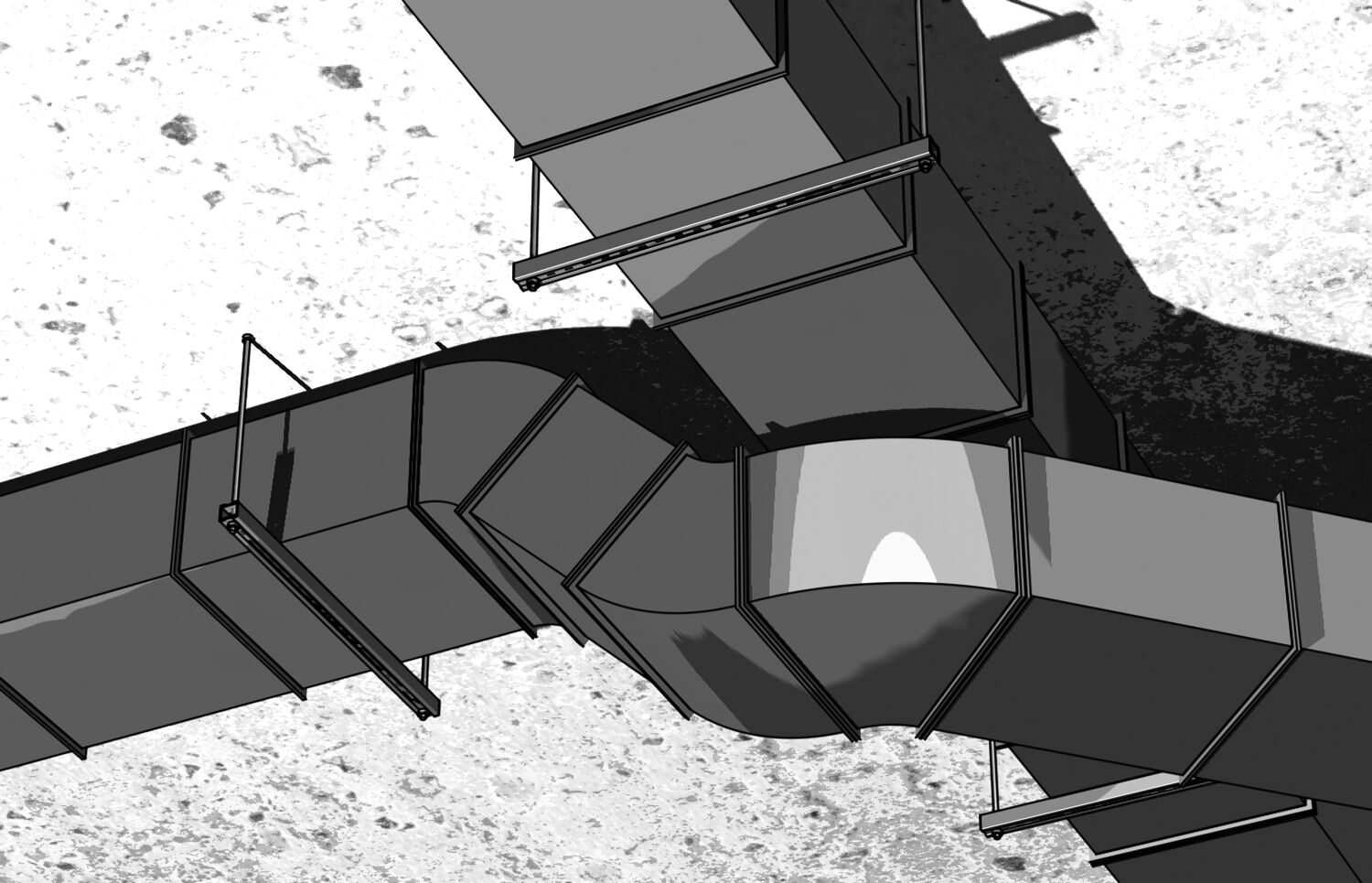

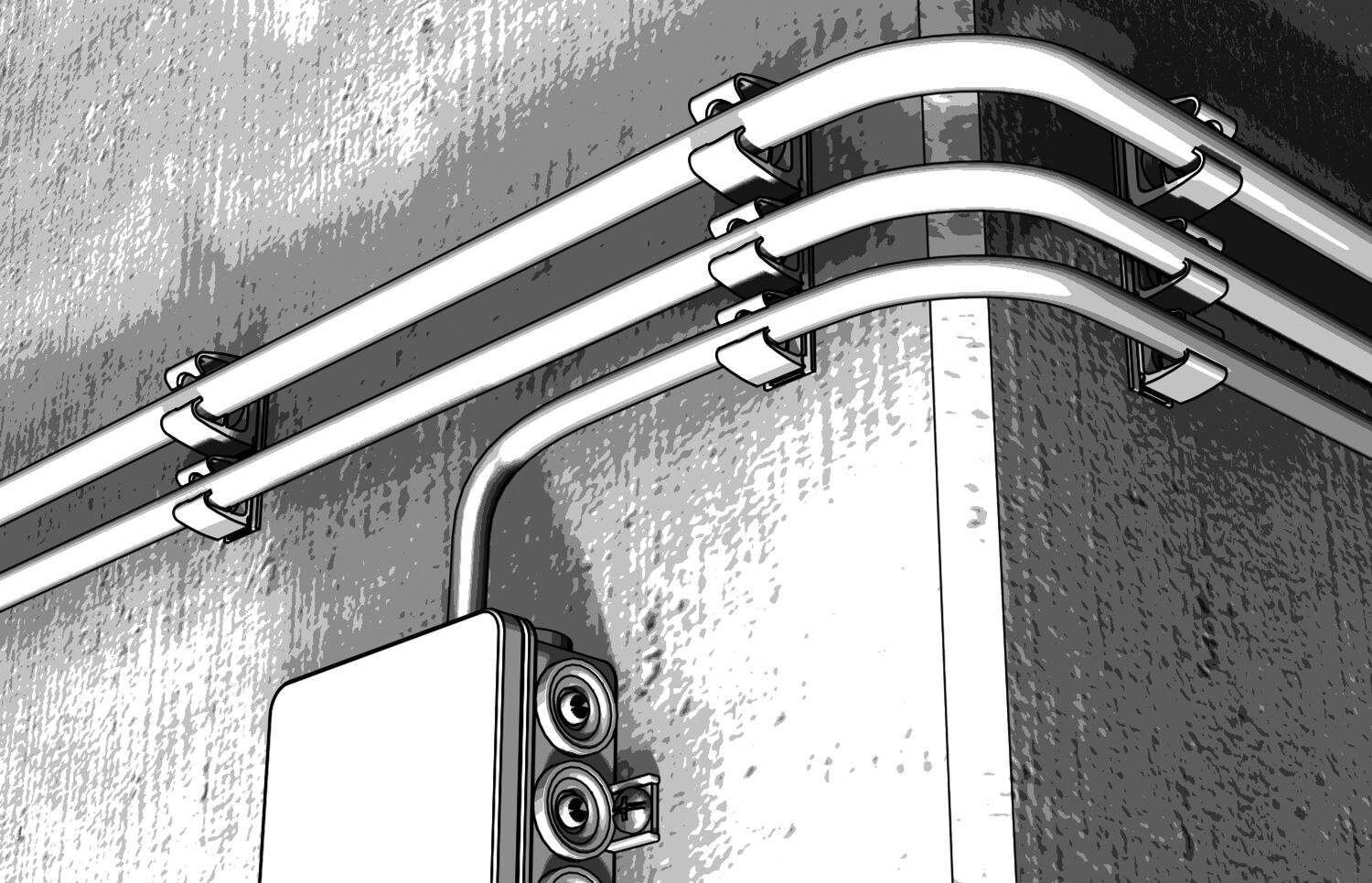

El anclaje de clavo Upat UNA es el anclaje de impacto pragmático para una instalación rápida. Con un proceso de fijación sencillo, se puede utilizar para fijaciones tanto en interiores como en exteriores. El anclaje de clavo UNA se utiliza habitualmente, por ejemplo, para la fijación de rieles de montaje y subestructuras de metal o madera.

Variantes de productos

Descargar imágenes

Variantes de productos

Aprobaciones / informes de pruebas

9 Variantes del producto

Diámetro de agujero

Min. profundidad del agujero de perforación a tal efecto en fijaciones

Diámetro interior del gancho/ojo

Max. espesor de accesorio

Diámetro de la cabeza

Rosca

Leyenda = Permiso disponible— = Permiso no disponible

Visto 9 de 9 variante (s)

Ventajas

Anclaje seguro: homologación ETA para hormigón, opción 1, para fijaciones múltiples de sistemas no portantes y resistencia al fuego
Fácil instalación: proceso de fijación sin par de apriete ni ayuda de impacto
Impacto seguro: evita golpes en el armadura gracias a la profundidad de impacto reducida
Fácil de instalar: ideal para instalaciones en altura gracias a la sujeción directa ya desde la inserción

Material

Acero inoxidable (R): para fijaciones en exteriores o en ambientes húmedos
Acero galvanizado (gvz): Para fijaciones en interiores secos

Variante

Rosca y tuerca de brida (M): Para montaje en serie y ajuste preciso de la fijación
Ojal (OE): Para fijación de suspensiones y colgadores

Propiedades

Certificación/homologación: ETA para fijaciones múltiples en hormigón agrietado, resistencia al fuego, conforme a las directrices VdS CEA
Rango de carga: carga de tracción, carga de cizallamiento y carga angular 0,7-2,4 kN
Material: acero zincado (gvz), acero inoxidable (R)
Variantes: cabeza de clavo, roscada y tuerca con brida (M), ojal (OE)
Características: Diámetro de perforación 6 mm, longitud útil 5-75 mm
Accesorios: Bomba de soplado UPM AB

Funcionalidad

Función: Cuando se carga el anclaje de clavo, el perno de anclaje tira del clip de expansión y lo expande contra la pared del orificio.

Instalación: El anclaje de clavo Upat UNA se instala en el conjunto del orificio pasante. Prepare el orificio, límpielo y, a continuación, introduzca el anclaje de clavo. ¡Listo!

Herramientas: Taladro, máquina perforadora, soplador (UPM AB), martillo.

Mounting Strip 1 Picture

1 / 4

Aprobación ETA
Diámetro de agujero ( d₀ )	6 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	45 mm
Diámetro interior del gancho/ojo	—
Max. espesor de accesorio ( t _fix )	5 mm
Diámetro de la cabeza ( d_h )	13 mm
Rosca	—
Ancho de tuerca	—
Contenido por Pack	100
GTIN (EAN-Code)	4000657021959

Aprobación ETA
Diámetro de agujero ( d₀ )	6 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	70 mm
Diámetro interior del gancho/ojo	—
Max. espesor de accesorio ( t _fix )	30 mm
Diámetro de la cabeza ( d_h )	13 mm
Rosca	—
Ancho de tuerca	—
Contenido por Pack	50
GTIN (EAN-Code)	4000657021942

Aprobación ETA
Diámetro de agujero ( d₀ )	6 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	90 mm
Diámetro interior del gancho/ojo	—
Max. espesor de accesorio ( t _fix )	50 mm
Diámetro de la cabeza ( d_h )	13 mm
Rosca	—
Ancho de tuerca	—
Contenido por Pack	50
GTIN (EAN-Code)	4000657021966

Aprobación ETA
Diámetro de agujero ( d₀ )	6 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	115 mm
Diámetro interior del gancho/ojo	—
Max. espesor de accesorio ( t _fix )	75 mm
Diámetro de la cabeza ( d_h )	13 mm
Rosca	—
Ancho de tuerca	—
Contenido por Pack	50
GTIN (EAN-Code)	4000657032092

Aprobación ETA
Diámetro de agujero ( d₀ )	6 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	45 mm
Diámetro interior del gancho/ojo	—
Max. espesor de accesorio ( t _fix )	5 mm
Diámetro de la cabeza ( d_h )	13 mm
Rosca	—
Ancho de tuerca	—
Contenido por Pack	100
GTIN (EAN-Code)	4000657032108
