El sujetador eficiente

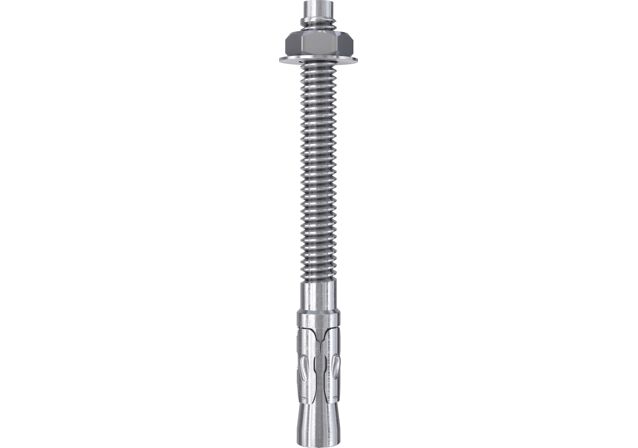

Anclaje de perno IFA

El anclaje de perno IFA de Upat es una solución rentable para fijaciones estándar. Es adecuado para instalar cargas medias en hormigón o piedra natural. El IFA se puede instalar mediante fijación pre-posicionada o perforación a través del material, y se introduce fácilmente en el orificio perforado con un martillo. Al apretar la tuerca, el cono se introduce en la clip de expansión, que se expande contra la pared del agujero para garantizar un anclaje seguro. Aplicaciones típicas incluyen la fijación de bandejas portacables, soportes, estanterías y barandillas de escaleras.

Variantes de productos

52 Variantes del producto

Diámetro de agujero

Min. profundidad del agujero de perforación a tal efecto en fijaciones

Longitud de anclaje

Rosca

Ancho de tuerca

Llave dinamométrica para instalación

Contenido por Pack

GTIN (EAN-Code)

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	115 mm
Longitud de anclaje	115 mm
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041261

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	120 mm
Longitud de anclaje	120 mm
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657040202

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	130 mm
Longitud de anclaje	130 mm
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041278

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	140 mm
Longitud de anclaje	140 mm
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041292

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	160 mm
Longitud de anclaje	—
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041315

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	180 mm
Longitud de anclaje	—
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041322

Diámetro de agujero( d₀ )	10 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	200 mm
Longitud de anclaje	200 mm
Rosca( M )	M10
Ancho de tuerca	17 mm
Llave dinamométrica para instalación( T_inst )	25 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041339

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	75 mm
Longitud de anclaje	75 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657040691

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	80 mm
Longitud de anclaje	80 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041346

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	90 mm
Longitud de anclaje	90 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041018

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	100 mm
Longitud de anclaje	100 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041353

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	110 mm
Longitud de anclaje	110 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041025

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	120 mm
Longitud de anclaje	120 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041360

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	140 mm
Longitud de anclaje	140 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041032

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	150 mm
Longitud de anclaje	150 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041384

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	160 mm
Longitud de anclaje	160 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041407

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	180 mm
Longitud de anclaje	180 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041414

Diámetro de agujero( d₀ )	12 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones( h₂ )	200 mm
Longitud de anclaje	200 mm
Rosca( M )	M12
Ancho de tuerca	19 mm
Llave dinamométrica para instalación( T_inst )	40 N·m
Contenido por Pack	25
GTIN (EAN-Code)	4000657041421

Más resultados

Visto 36 de 52 variante (s)

Ventajas

El anclaje seguro se logra mediante el probado principio de expansión para fijaciones estándar sin necesidad de aprobación.

Propiedades

Material: Acero, galvanizado (zp), para uso en interiores secos.
Características: Roscas de M6 a M20, longitudes utilizables de 5 a 180 mm.
Rango de cargas: Cargas de tracción recomendadas de 1,3 a 16,0 kN y cargas de corte recomendadas de 1,3 a 13,5 kN.
Accesorios: Bomba de soplado UPM AB

Funcionalidad

Función: Al apretar la tuerca, el cono se introduce en la clip de expansión, que se expande contra la pared del agujero y garantiza una fijación segura.

Instalación: El anclaje de expansión IFA de Upat se puede instalar mediante fijación pre-posicionada o perforación a través del material. Perfore el agujero, límpielo, introduzca el anclaje y apriete la tuerca. El diámetro del perno corresponde al diámetro del agujero perforado.

Herramientas: Broca, taladro, soplador, martillo y llave.
