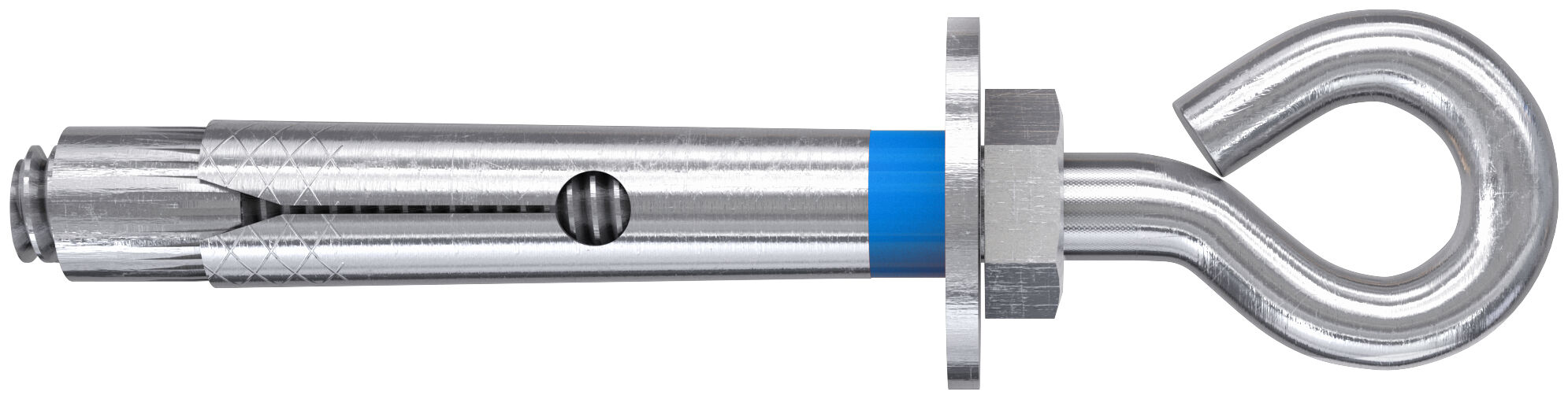

Name: Anclaje de manguito USL M6x45 EY D8 zp
Brand: Upat

Anclaje de manguito USL de acero galvanizado para fijaciones versátiles en aplicaciones interiores.

Ventajas

Diseño compacto: Disponible en distintas versiones como perno estándar (D), ojo (EY) y gancho (H) para fijaciones versátiles en aplicaciones interiores.
Altas cargas a cortante: El vástago y el manguito están óptimamente combinados y garantizan fijaciones fiables con alta capacidad de carga a cortante.
Instalación flexible: Las variantes con ojo o gancho ofrecen opciones adicionales para fijaciones temporales y estructurales.
Elección sencilla de broca: Las brocas estándar permiten una instalación rápida y sencilla.

Material

Acero, galvanizado (zp): para uso en interiores secos.

Variantes

Perno estándar (D): Para fijaciones universales en interiores.
Ojo (EY): Para fijaciones con carácter de ojo, por ejemplo, para cables o suspensiones.
Gancho (H): Para fijaciones y suspensiones que requieren un enganche y desenganche rápido.

El anclaje de manguito USL de Upat es una solución rentable para fijaciones fiables en aplicaciones interiores. Es ideal para instalaciones en hormigón sin fisuras. El anclaje de manguito USL es versátil y permite realizar fijaciones estándar seguras, ofreciendo además un manejo sencillo. Gracias a su buena capacidad de carga a cortante, se puede reducir el número de puntos de fijación necesarios. Las aplicaciones típicas incluyen barandillas, soportes, bandejas portacables y escaleras en interiores.

Propiedades

Rango de cargas: cargas de tracción recomendadas 0,8–5,0 kN, cargas transversales recomendadas 0,8–6,3 kN
Material: acero, galvanizado (zp), para fijaciones en interiores secos
Variantes: disponible con distintos tipos de cabeza, como pernos, tuercas, ganchos y ojales
Características: tamaños de rosca M6–M16, longitudes utilizables 2–35 mm
Accesorios: soplador UPM AB

Funcionalidad

Función: Al apretar la tuerca o tornillo, el cono se introduce en el manguito, expandiéndolo y asegurándolo en el agujero perforado. El anillo de plástico evita la rotación durante el apriete y garantiza que la fijación se asiente de forma segura sobre el material base.

Instalación: El anclaje de manguito USL de Upat se instala mediante perforación a través del material. Perfore el agujero, límpielo, inserte el anclaje, introdúzcalo con un martillo y apriete la tuerca – listo.

Herramientas: Broca, taladro, soplador, martillo y llave.

Diámetro de agujero ( d₀ )	8 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones ( h₂ )	55 mm
Ancho de tuerca	10 mm
Contenido por Pack	100
GTIN (EAN-Code)	4000657041568
